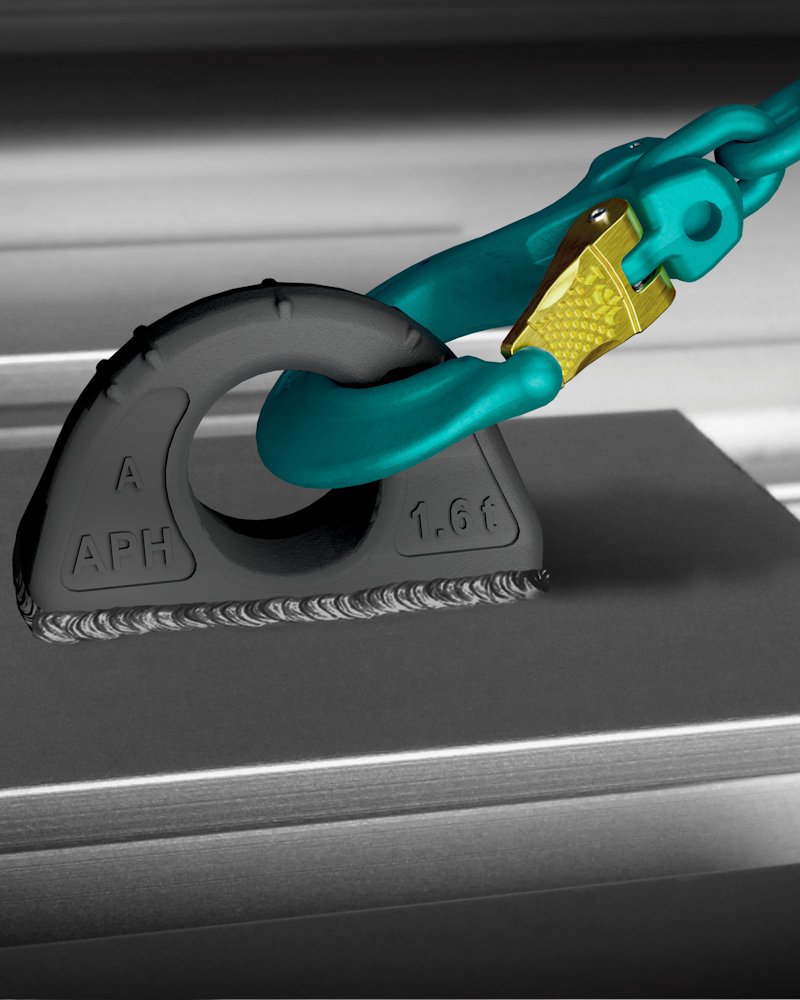

Anneau de levage à souder type "oreille à souder" APH
Des variantes complémentaires sont livrables sur demande.
Pour l'arrimage, utiliser la version "APZ" avec indication en daN.
Également livrables avec puce RFID intégrée.
Dimensions et poids du APH
| Désignation | CMU | CMU | Poids | Référence | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
0° | 90° |
a mm |
b mm |
c mm |
d mm |
e mm |
f mm |
t mm |
kg | ||||
| APH 1,6 | 4,0 | 1,6 (4)* | 30 | 16 | 100 | 35 | 15 | 60 | 45 | 0,6 | 0383001000 | Consulter maintenant | |
| APH 3,2 | 9,0 | 3,2 (9)* | 41 | 23 | 137 | 50 | 20 | 84 | 64 | 1,6 | 0383003000 | Consulter maintenant | |
| APH 5,0 | 12,0 | 5 (12)* | 51 | 27 | 172 | 60 | 27 | 103 | 76 | 3,0 | 0383005000 | Consulter maintenant | |
| APH 10,0 | 20,0 | 10 (20)* | 70 | 38 | 228 | 80 | 34 | 134 | 100 | 7,1 | 0383010000 | Consulter maintenant | |
| APH 20,0 | 32,0 | 20 (32)* | 90 | 52 | 272 | 115 | 39 | 182 | 143 | 14,3 | 0383020000 | Consulter maintenant | |
| APH 31,5 | 40,0 | 31,5 (40)* | 64 | 16 | 320 | 130 | 49 | 215 | 166 | 25,4 | 0383030000 | Consulter maintenant | |

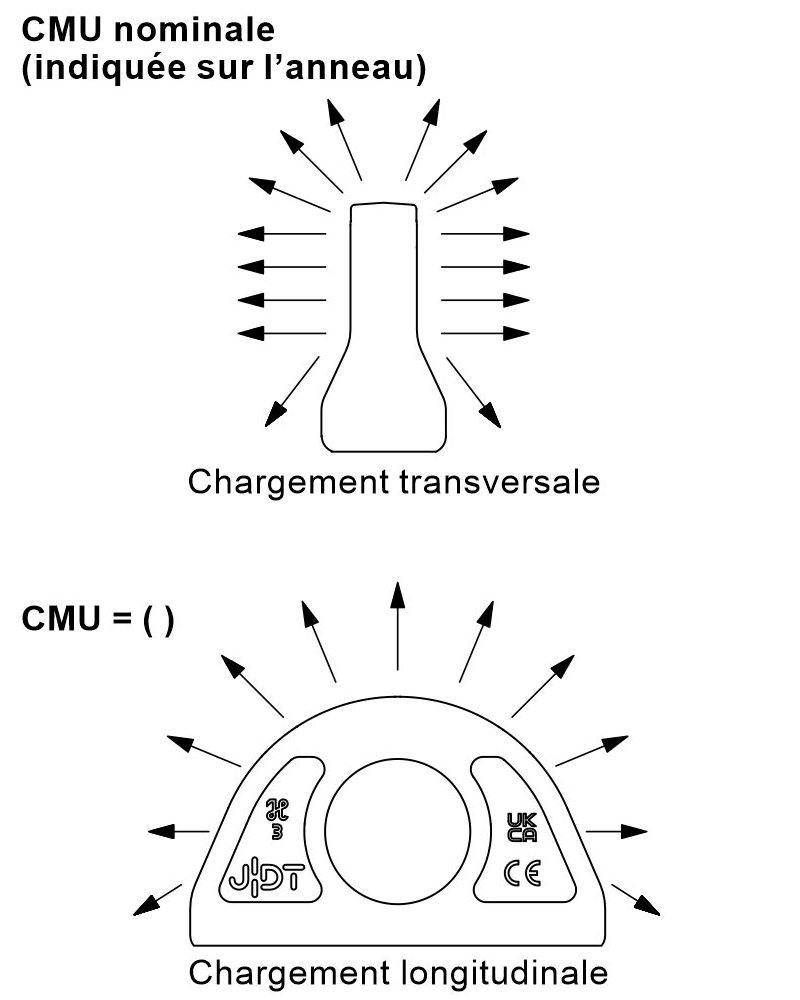

| * Chargement longitudinal |
Les points forts du APH
Oreille à souder
- version levage : CMU de 1,6 t à 31,5 t
- version arrimage : LC de 3.200 daN à 40.000 daN.
Les principaux avantages sont :
- Design compact
- Chargeable dans toutes les directions sans perte de CMU
- Conception forgée robuste
- Indicateurs d'angles d’élingages forgés
- Plage de température d'utilisation : -40 °C à +400 °C
- Coefficient de sécurité 4 (par rapport à la rupture)
- Certifié DGUV et certifié DEKRA
- Testé à 100 % contre les fissures
- Grâce à la soudure en chanfrein circulaire, idéal pour l’utilisation en extérieur
- Revêtement anticorrosion : galvanisation par diffusion zinguée Zd30
