Anneau de levage articulé rotatif à visser, pivotant à grande ouverture et très faible encombrement
Anneau de levage articulé rotatif à visser, pivotant à grande ouverture et très faible encombrement
Anneau de levage articulé rotatif à visser, pivotant à grande ouverture et très faible encombrement
Anneau de levage articulé rotatif à visser, pivotant à grande ouverture et très faible encombrement

Anneau de levage articulé à visser longue vis


Anneau de levage articulé rotatif à visser, pivotant à grande ouverture et très faible encombrement,
qui allie les normes de sécurité les plus strictes à une conception peu encombrante.
Il est livré de série avec une vis testée anti-fissures selon la norme DIN EN ISO 4014 (classe de résistance 10.9) – idéal pour les applications exigeantes dans l’industrie, la construction mécanique et la technique de levage.

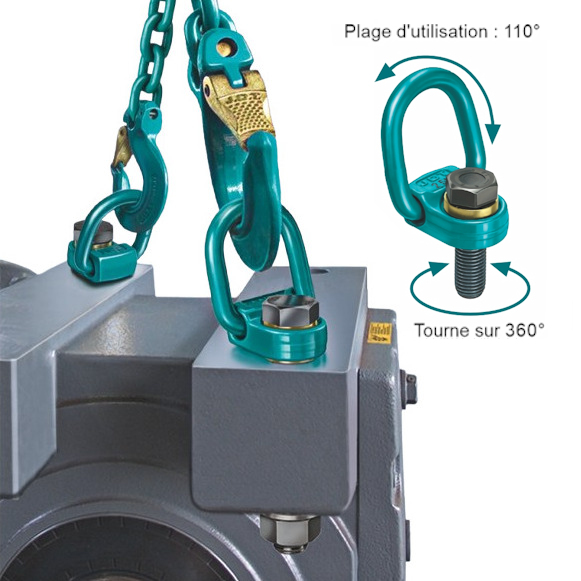

Grâce à sa rotation à 360° et à son angle de travail de 110°, le FP offre une liberté de mouvement maximale lors de la manutention de charges.
La maille de tête se verrouille automatiquement, garantissant ainsi une sécurité supplémentaire lors de l’utilisation.

Adaptabilité maximale – Variantes personnalisées sur demande :
- Tous les types de filetages courants disponibles (filetage en pouces, filetage rond, filetage spécial)
- Longueurs spéciales et types de filetage spécifiques
- En option avec puce RFID intégrée pour une identification et une documentation numériques

Dimensions et poids du >Flat Point< longue vis

Désignation Type de filetage Vis long. variable Couple de serrage LC (Force d'arrimage)

[mm]

[mm]

[Nm]

[daN]
a
[mm]
b
[mm]
c
[mm]
d
[mm]
e
[mm]
f
[mm]
g max.
[mm]
l
[mm]
Øs
[mm]
FP 0,5 M 10 38 - 200 60 1000 69 50 48 13 28 100 172 52 34
FP 0,8 M 12 40 - 200 90 1600 69 50 48 13 28 100 182 51 34
FP 1,5 M 16 44 - 200 160 3000 69 50 48 13 28 100 172 49 34
FP 2,5 M 20 53 - 200 420 5000 69 50 48 13 33 103 167 44 41
FP 4-S M 24 58 - 200 750 8000 69 50 48 13 34 103 166 40 41
FP 4 M 24 63 - 200 750 8000 104 76 72 19 39 147 161 72 58
FP 5 M 27 66 - 300 1000 10000 104 76 72 19 39 147 261 72 58
FP 6 M 30 69 - 300 1400 12000 104 76 72 19 39 147 261 72 58
FP 8 M 36 79 - 300 1800 16000 104 76 72 19 43 147 257 72 58
FP 10 M 42 107,5 - 300 2000   160 107 99 34,5 65,5 236 234 110 90
FP 15 M 48 113,5 - 300 2000   160 107 99 34,5 65,5 236 234 106 90

Plus d'informations sur le >Flat Point< longue vis

Type d'élingage
Nombre de brins 1122223 ou 43 ou 4
Angles de l’élingage : 90°90°0°-45°45°-60°0°-45°45°-60°
Désignation tttttttt
FP 0,5M 100,50,71,01,40,70,51,00,7
FP 0,8M 120,81,251,62,51,120,81,61,12
FP 1,5M 161,52,123,04,02,01,53,152,24
FP 2,5M 202,53,555,07,13,352,55,03,75
FP 4-SM 244,04,08,08,05,64,08,06,0
FP 4M 244,05,68,011,25,64,08,06,0
FP 5M 275,37,110,614,07,15,311,28,0
FP 6M 306,08,012,016,08,06,012,59,0
FP 8M 368,08,016,016,011,28,016,812,0
FP 10M 4210,015,020,030,014,010,021,215,0
FP 15M 4815,020,030,040,021,215,031,522,4
