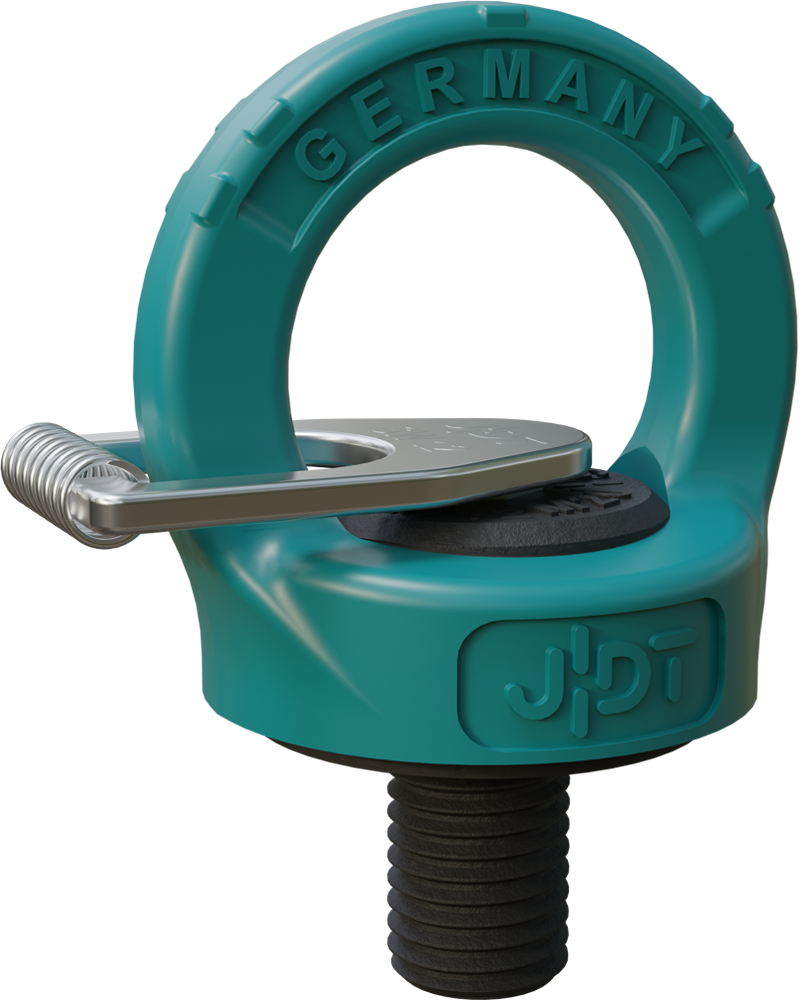

Anneau de levage rotatif automatique Ring Point avec clé

L’anneau de levage Ring Point RP est la solution intelligente pour un levage sûr et efficace.
Grâce à la clé fournie, le montage et le démontage sont simples, rapides et fiables.
Avec sa construction robuste en acier forgé, son revêtement par poudre durable en RAL 5021 bleu d’eau et ses nombreuses fonctionnalités de sécurité, le Ring Point répond aux exigences les plus élevées de l’industrie et de l’artisanat.

Informations supplémentaires

Matériau : Pièce forgée haute résistance
Finition : Revêtement par poudre, RAL 5021 bleu d’eau
Plage de température : -40°C à +300°C
Facteur de sécurité : 4:1
Certification : CE, UKCA, DGUV, DEKRA
Extras : Disponible en option avec puce RFID

Dimensions et poids du RP-M en métrique

Désignation	Type de filetage	Pas									Poids	Référence
	D x e (mm)	DIN 13	a mm	b mm	c mm	d mm	f mm	t mm	g mm	n mm	kg
RP-M 0,35	M 8x18	1,25	30	10	5	25	45	37	21	6	0,12	0383600001	Consulter maintenant
RP-M 0,5	M 10x18	1,5	30	10	5	25	45	37	21	6	0,13	0383600002	Consulter maintenant
RP-M 0,7	M 12x18	1,8	36,5	13	7	34	60	49	30	8	0,3	0383600000	Consulter maintenant
RP-M 1,5	M 16x20	2,0	42	14	10	36	64	51	32	10	0,4	0383601000	Consulter maintenant
RP-M 2,3	M 20x30	2,5	50	15	12	46	76	61	37	12	0,7	0383602000	Consulter maintenant
RP-M 3,2	M 24x30	3,0	64	19	15	52	90	74	47	14	1,2	0383603000	Consulter maintenant
RP-M 4,5	M 30x35	3,5	75	25	19	62	112	91	56	17	2,2	0383604000	Consulter maintenant

Dimensions et poids du RP-M UNC

Désignation	Type de filetage									Poids	Réf. article
	D x e (mm)	a	b mm	c mm	d mm	f mm	t mm	g mm	n mm	kg
RP-M 0,35	5/16"-18UNC-2A x 12mm	30	10	5	25	45	37	21	6	0,12	0383600501	Consulter maintenant
RP-M 0,35	3/8"-13UNC-2A x 15mm	30	10	5	25	45	37	21	6	0,12	0383600502	Consulter maintenant
RP-M 0,5	7/16"-13UNC-2A x 15 mm	30	10	5	25	45	37	21	6	0,13	0383600503	Consulter maintenant
RP-M 0,7	1/2" - 13UNC-2A x 18 mm	38	13	7	34	60	49	30	8	0,30	0383600500	Consulter maintenant
RP-M 1,5	5/8" - 11UNC-2A x 20 mm	42	14	10	36	64	51	10	10	0,40	0383601500	Consulter maintenant
RP-M 2,3	3/4"-10UNC-2A x 30 mm	50	15	12	46	76	61	12	12	0,70	0383602501	Consulter maintenant
RP-M 2,3	7/8"-9UNC-2A x 30 mm	50	15	12	46	76	61	12	12	0,70	0383602500	Consulter maintenant
RP-M 3,2	1"-8UNC-2A x 35 mm	64	19	15	52	90	74	14	14	1,2	0383603500	Consulter maintenant
RP-M 4,5	1 1/4"-7UNC-2A x 40 mm	75	25	19	62	112	91	17	2,2	17	0383604500	Consulter maintenant

Plus d'infos sur le RP-M

CMU du RP-M

Type d'élingage
Nombre de brins	1	1	2	2	2	2	3 ou 4	3 ou 4
Angle de l'élingage	0°	90°	0°	90°	0°-45°	45°-60°	0°-45°	45°-60°
Désignation	t	t	t	t	t	t	t	t
RP-M 0,35	1,0	0,35	2,0	0,7	0,5	0,35	0,74	0,53
RP-M 0,5	1,5	0,5	3,0	1,0	0,7	0,5	1,0	0,75
RP-M 0,7	2,5	0,7	5,0	1,4	1,0	0,7	1,5	1,1
RP-M 1,5	4,0	1,5	8,0	3,0	2,1	1,5	3,2	2,3
RP-M 2,3	5,5	2,3	11,0	4,6	3,3	2,3	4,8	3,5
RP-M 3,2	8,0	3,2	16,0	6,4	4,5	3,2	6,7	4,8
RP-M 4,5	12,0	4,5	24,0	9,0	6,4	4,5	9,6	6,8
