Ring Point à longueur variable avec clé

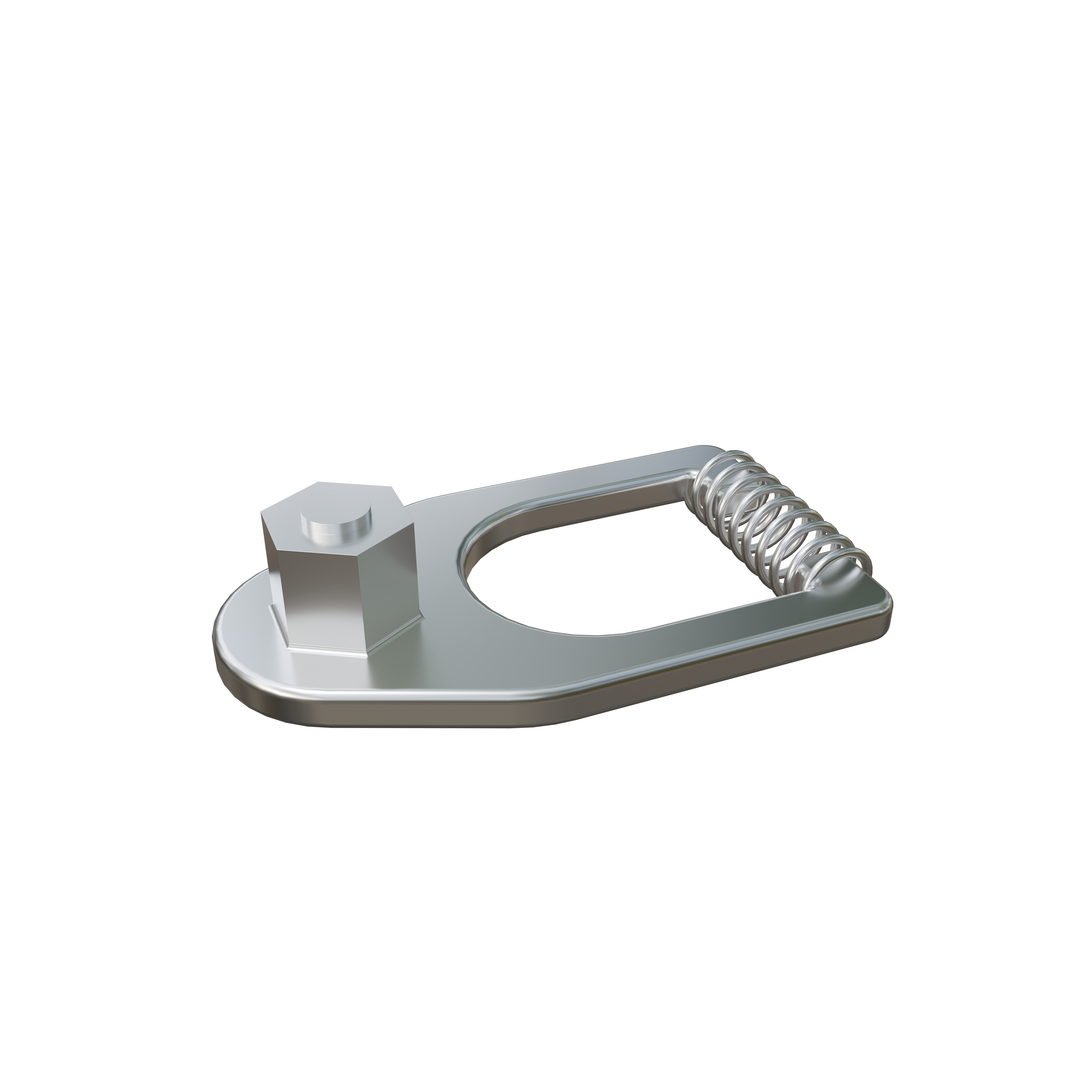

L’anneau de levage Ring Point RP est la solution intelligente pour un levage sûr et efficace. Grâce à la clé fournie, le montage et démontage est simple, rapide et fiable.
Sa construction forgée robuste, son revêtement par poudre durable RAL 5021 bleu d’eau ainsi que ses nombreuses caractéristiques de sécurité permettent au Ring Point de répondre aux exigences les plus élevées de l’industrie.

Informations supplémentaires

Matériau : Pièce forgée haute résistance
Finition : Revêtement par poudre, RAL 5021 bleu d’eau
Plage de température : -40 °C à +300 °C
Facteur de sécurité : 4:1
Certification : CE, UKCA, DGUV, DEKRA
Options : Disponible en option avec puce RFID

CMU du RP-M

Dimensions et poids – métrique –

Désignation	Type de filetage	Vis long. variable	Pas
	D	mm	DIN 13	a mm	b mm	c mm	d mm	f mm	t mm	g mm	n mm
RP-M 035	M 8	18 - 100	1,25	30	10	5	25	45	37	21	6	Consulter maintenant
RP -M 0,5	M 10	18 - 100	1,5	30	10	5	25	45	37	21	6	Consulter maintenant
RP-M 0,7	M 12	12 - 200	1,75	38	13	7	34	60	49	30	8	Consulter maintenant
RP-M 1,5	M 16	16 - 200	2,0	42	14	10	36	64	51	32	10	Consulter maintenant
RP-M 2,3	M 20	20 - 200	2,5	50	15	12	46	76	61	37	12	Consulter maintenant
RP-M 3,2	M 24	24 - 200	3,0	64	19	15	52	90	74	47	14	Consulter maintenant
RP-M 4,5	M 30	30 - 200	3,5	75	25	19	62	112	91	56	17	Consulter maintenant

Dimensions et poids du RP-M UNC

Désignation	Type de filetage	Vis long. variable
	D	mm	a mm	b mm	c mm	d mm	f mm	t mm	g mm	n mm
RP-M 0,35	5/16"-18UNC-2A	12 - 200	30	10	5	25	45	37	21	6	Consulter maintenant
RP-M 0,35	3/18"-13UNC-2A	15 - 200	30	10	5	25	45	37	21	6	Consulter maintenant
RP-M 0,5	7/16"-13UNC-2A	18 - 100	30	10	5	25	45	37	21	6	Consulter maintenant
RP-M 0,7	1/2" - 13UNC-2A	12 - 200	38	13	7	34	60	49	30	8	Consulter maintenant
RP-M 1,5	5/8" - 11UNC-2A	16 - 200	42	14	10	36	64	51	32	10	Consulter maintenant
RP-M 2,3	3/4" - 10UNC-2A	20 - 200	50	15	12	46	76	61	37	12	Consulter maintenant
RP-M 2,3	7/8" - 9UNC-2A	20 - 200	50	15	12	46	76	61	37	12	Consulter maintenant
RP-M 3,2	1" - 8UNC-2A	24 - 200	64	19	15	52	90	74	47	14	Consulter maintenant
RP-M 4,5	1 1/4" - 7UNC-2A	30 - 200	75	25	19	62	112	91	56	17	Consulter maintenant

Plus d'infos sur le RP

CMU

Type d'élingage
Nombre de brins		1	1	2	2	2	2	3 ou 4
Angle d'élingage	0°	90°	0°	90°	0°-45°	45°-60°	0°-45°	45°-60°
Désignation	t	t	t	t	t	t	t	t
RP 0,35	1,0	0,35	2,0	0,7	0,5	0,35	0,74	0,53
RP 0,5	1,5	0,5	3,0	1,0	0,7	0,5	1,0	0,75
RP 0,7	2,5	0,7	5,0	1,4	1,0	0,7	1,5	1,1
RP 1,5	4,0	1,5	8,0	3,0	2,1	1,5	3,2	2,3
RP 2,3	5,5	2,3	11,0	4,6	3,3	2,3	4,8	3,5
RP 3,2	8,0	3,2	16,0	6,4	4,5	3,2	6,7	4,8
RP 4,5	12,0	4,5	24,0	9,0	6,4	4,5	9,6	6,8
