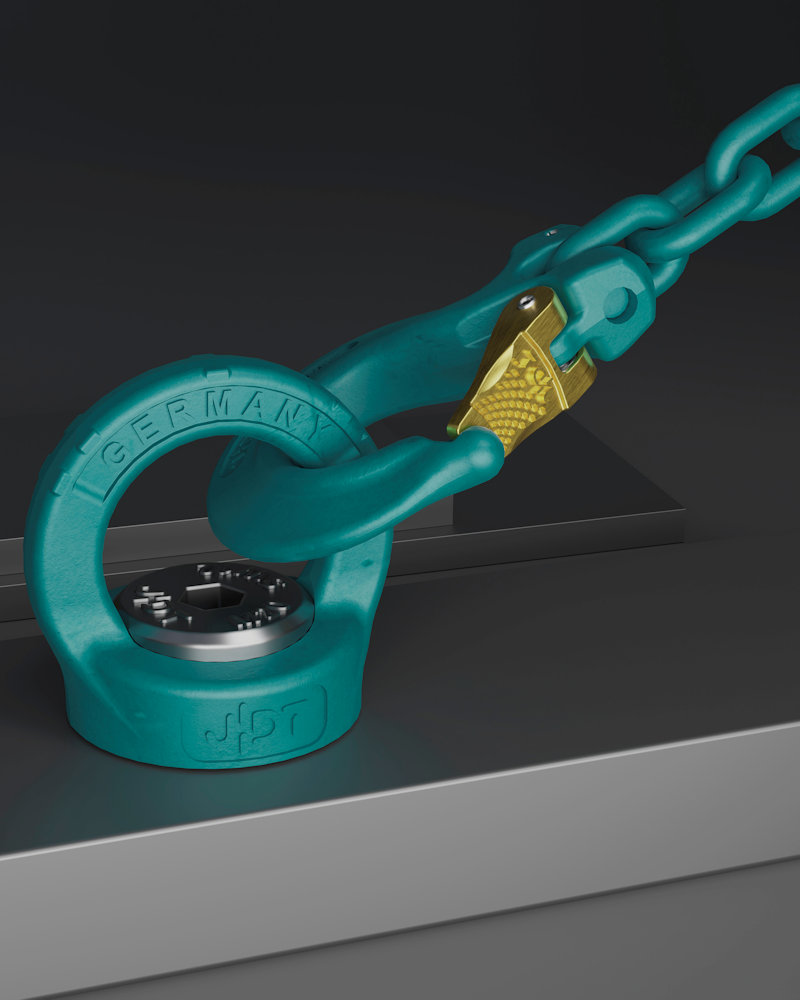

Anneau de levage rotatif automatique. Grâce à son design breveté, l’anneau de levage rotatif peut être monté et démonté sans outil – simplement, rapidement et en toute fiabilité.

Anneau de levage rotatif automatique Ring Point

Anneau de levage rotatif automatique Ring Point coefficient de sécurité 4 par rapport à la rupture Anneau de levage articulé à visser à roulement à billes chargeable dans toutes les directions ou s’oriente dans la directions de la tractions

Anneau de levage rotatif automatique Ring Point avec puce RFID

L'anneau de levage rotatif Ring Point RP est la solution intelligente pour un levage sûr et efficace.
Grâce à son design breveté, l’anneau de levage rotatif peut être monté et démonté sans outil – simplement, rapidement et en toute fiabilité.
Avec sa construction forgée robuste, son revêtement par poudre durable en RAL 5021 bleu d’eau et ses nombreuses fonctionnalités de sécurité, le Ring Point répond aux exigences les plus élevées de l’industrie.

Notice d’instructions du Rind Point

Consulter le PDF de la notice d’instructions du Ring Point

Vidéo de montage du Ring Point

Grâce à son design breveté, l’anneau de levage rotatif peut être monté et démonté sans outil – simplement, rapidement et en toute fiabilité.

Informations supplémentaires

- Autres filetages et longueurs sont livrables sur demande.

- Grâce à l’identification RFID et/ou au marquage laser personnalisés selon votre cahier des charges, maîtrisez plus efficacement votre parc en simplifiant l’identification, la localisation et le suivi des échéances de contrôle.
Communiquez-nous vos spécifications lors de votre commande afin de bénéficier d’une solution parfaitement adaptée à vos exigences et conforme à votre système de codification.

CMU du Ring Point

Dimensions et poids du RP Métrique

Désignation	Type de filetage	Pas									Poids	Réf. article
	D x e (mm)	DIN 13	a mm	b mm	c mm	d mm	f mm	t mm	g mm	n mm	kg
RP 0,35	M 8x18	1,25	30	10	5	25	45	37	21	6	0,12	0382100008	Consulter maintenant
RP 0,5	M 10x18	1,5	30	1	5	25	45	37	21	6	0,13	0382100001	Consulter maintenant
RP 0,7	M 12x18	1,8	36,5	13	7	34	60	49	30	8	0,3	0382100000	Consulter maintenant
RP 1,5	M 16x20	2,0	42	14	10	36	64	51	32	10	0,4	0382101000	Consulter maintenant
RP 2,3	M 20x30	2,5	50	15	12	46	76	61	37	12	0,7	0382102000	Consulter maintenant
RP 3,2	M 24x30	3,0	64	19	15	52	90	74	47	14	1,2	0382103000	Consulter maintenant
RP 4,5	M 30x35	3,5	75	25	19	62	112	91	56	17	2,2	0382104000	Consulter maintenant

Dimensions et poids du Ring Point UNC

Désignation	Type de filetage									Poids	Référence
	D x e (mm)	a mm	b mm	c mm	d mm	f mm	t mm	g mm	n mm	kg
RP 0,7	1/2" - 13UNC-2A x 18	38	13	7	34	60	49	30	8	0,3	0382100501	Consulter maintenant
RP 1,5	5/8" - 11UNC-2A x 20	42	14	10	36	64	51	10	32	0,4	0382101501	Consulter maintenant
RP 2,3	3/4" - 10UNC-2A x 30	50	15	12	46	76	61	12	37	0,7	0382102502	Consulter maintenant
RP 2,3	7/8" - 9UNC-2A x 30	50	15	12	46	76	61	12	37	0,7	0382102503	Consulter maintenant
RP 3,2	1" - 8UNC-2A x 35	64	19	15	52	90	74	14	47	1,2	0382103501	Consulter maintenant
RP 4,5	1 1/4"-7 UNC-2A x 40	75	25	19	62	112	91	17	56	2,2	0382104501	Consulter maintenant

Plus d'infos sur le Ring Point

CMU du Ring Point

Type d'élingage
Nombre de brins	1	1	2	2	2	2	3 o. 4	3 ou 4
Angle de l'élingage	0°	90°	0°	90°	0°-45°	45°-60°	0°-45°	45°-60°
Désignation	t	t	t	t	t	t	t	t
RP 0,35	1,0	0,35	2,0	0,7	0,5	0,35	0,74	0,53
RP 0,5	1,5	0,5	3,0	1,0	0,7	0,5	1,0	0,75
RP 0,7	2,5	0,7	5,0	1,4	1,0	0,7	1,5	1,1
RP 1,5	4,0	1,5	8,0	3,0	2,1	1,5	3,2	2,3
RP 2,3	5,5	2,3	11,0	4,6	3,3	2,3	4,8	3,5
RP 3,2	8,0	3,2	16,0	6,4	4,5	3,2	6,7	4,8
RP 4,5	12,0	4,5	24,0	9,0	6,4	4,5	9,6	6,8
