Anneaux de levage à maille à visser TPB-S
Autres filetages et longueurs sont livrables sur demande.
Également livrables avec puce RFID intégrée.
CMU

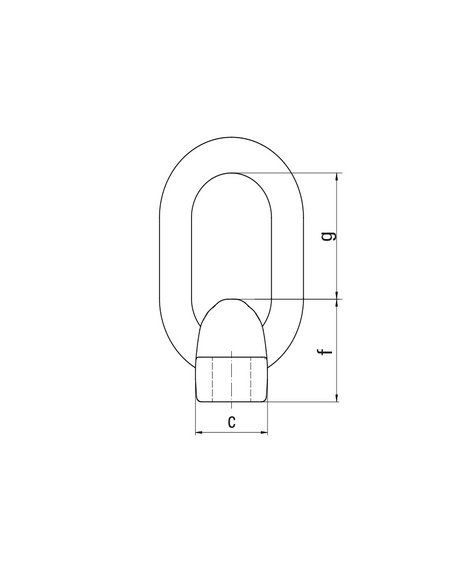

Dimensions et poids
| Désignation | Vis | Couple | Maille | Poids | Référence | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
[mm] | [Nm] |
a [mm] |
b [mm] |
c [mm] |
Ød [mm] |
e [mm] |
f [mm] |
g [mm] | [mm] | [kg] | |||
| TPB-S 15 | M 36x100 | 675 | 175 | 255 | 72 | 39 | 40 | 90 | 110 | 32x150x75 | 9,52 | 0380515200 | Consulter maintenant |
| TPB-S 20 | M 42x120 | 1000 | 200 | 295 | 90 | 45 | 50 | 116 | 140 | 40x190x100 | 18,47 | 0380520200 | Consulter maintenant |
| TPB-S 25 | M 45x120 | 1400 | 200 | 295 | 90 | 48 | 50 | 116 | 140 | 40x190x100 | 19,09 | 0380525200 | Consulter maintenant |
| TPB-S 30 | M 48x130 | 1900 | 200 | 295 | 90 | 50 | 50 | 116 | 140 | 40x190x100 | 20,76 | 0381330100 | Consulter maintenant |
| TPB-S 32 | M 56x135 | 2150 | 230 | 340 | 96 | 62 | 50 | 116 | 140 | 40x190x100 | 25,52 | 0381332100 | Consulter maintenant |
Plus d'infos
Anneau de levage articulé à visser sur 2 vis

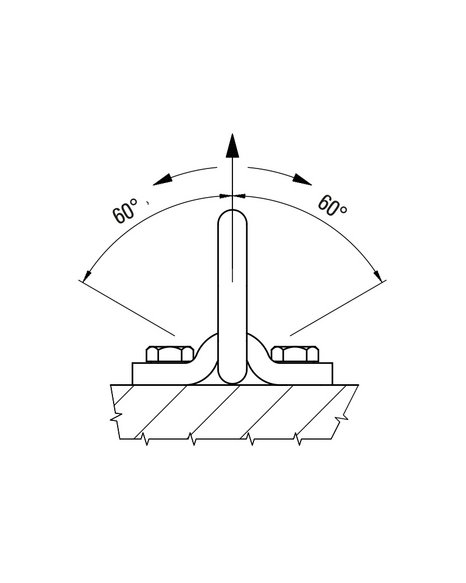

Plage de travail de 120°
Anneau de levage à visser, livrable avec une CMU de 15 à 30 t.

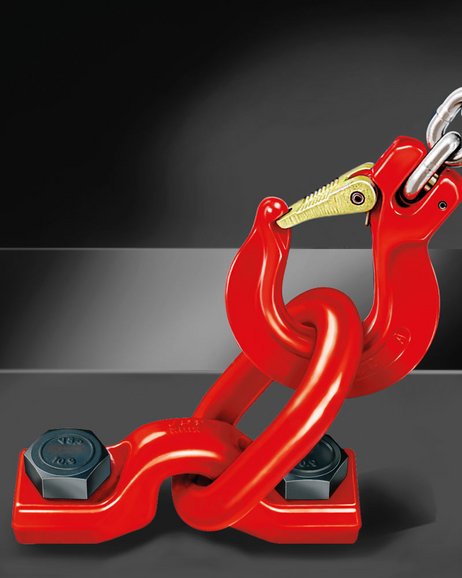

- TPB-S 15 à 25 en couleur rouge

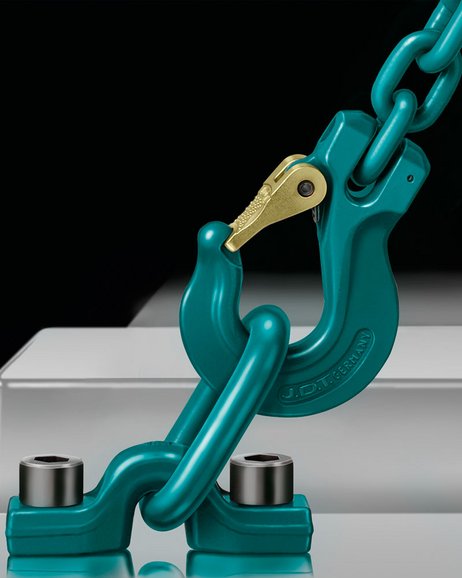

- TPB-S 30 à 32 en couleur ENORM
Les principaux avantages sont :
- Design compact
- Coefficient de sécurité 4 (par rapport à la rupture)
- Plage d'utilisation maille : 120°
- La plaque à visser sert également de gabarit de marquage
- Livré avec les 2 vis testées à 100 % contre les fissures
- Peut également être chargé transversalement à la direction de pivotement
- La maille doit pouvoir se déplacer librement et ne doit pas s'appuyer sur la charge ou le support à visser de l’anneau.
| Type d'élingage |  |  |  |  |  |  | |||
| Nombre de brins | 1 | 1 | 2 | 2 | 2 | 2 | 3 ou 4 | 3 ou 4 | |
| Angle de l'élingage | 0° | 90° | 0° | 90° | 0°-45° | 45°-60° | 0°-45° | 45°-60° | |
| CMU | CMU | CMU | CMU | CMU | CMU | CMU | CMU | ||
| Désignation | t | t | t | t | t | t | t | t | |
| TPB-S 15 | 15 | 15 | 30 | 30 | 21 | 15 | 31,5 | 22,5 | |
| TPB-S 20 | 20 | 20 | 40 | 40 | 28 | 20 | 42 | 30 | |
| TPB-S 25 | 25 | 25 | 50 | 50 | 35 | 25 | 52,5 | 37,5 | |
| TPB-S 30 | 30 | 30 | 60 | 60 | 42 | 30 | 63 | 45 | |
En cas de répartition asymétrique de la charge, les élingues en chaîne à 2 brins et à 3 ou 4 brins doivent être utilisées avec les CMU prévues pour les élingues à 1 brin.
