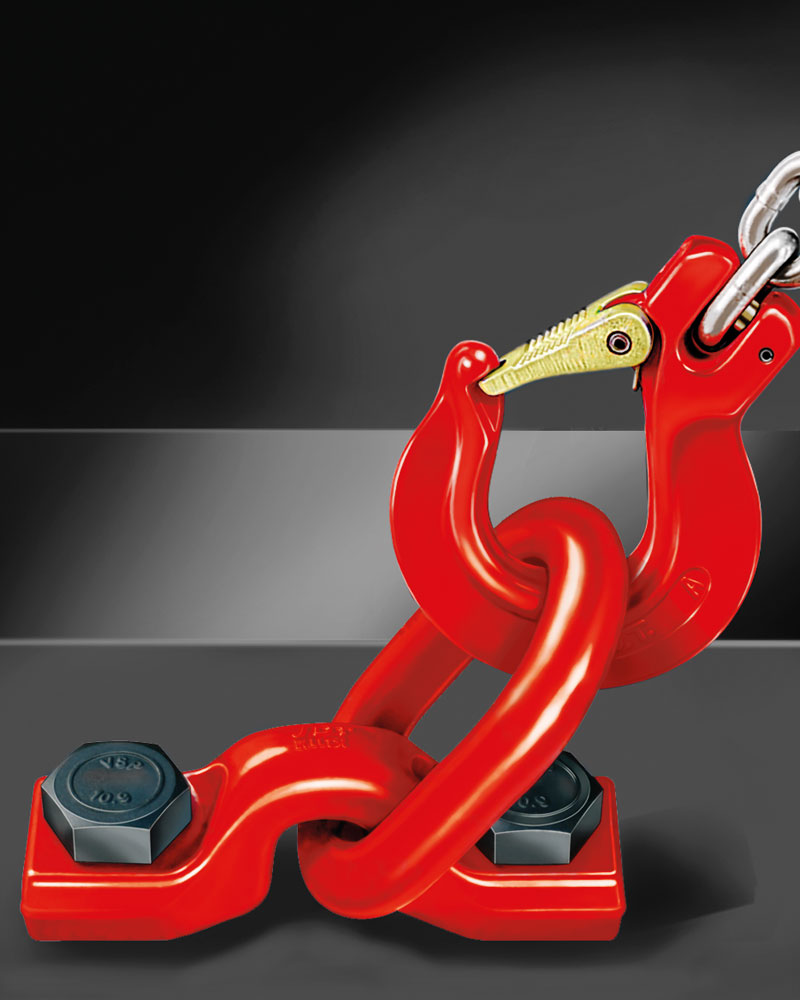

Transportbügel TPB-S mit Schraube

Der TPB Anschlagpunkt zum Anschrauben ist ein Transportbügel zum Anschrauben mit schwenkbarer Öse.

Es dürfen Schrauben nach ISO 4017 (DIN 933/10.9) oder Schrauben mit Innensechskant nach ISO 4762/10.9, 100 % rissgeprüft, verwendet werden.

Zusatzinformationen

Abweichende Gewindeausführungen und Längen sind auf Anfrage lieferbar.
Auf Anfrage auch mit RFID - Chip lieferbar.

TRAGFÄHIGKEITEN

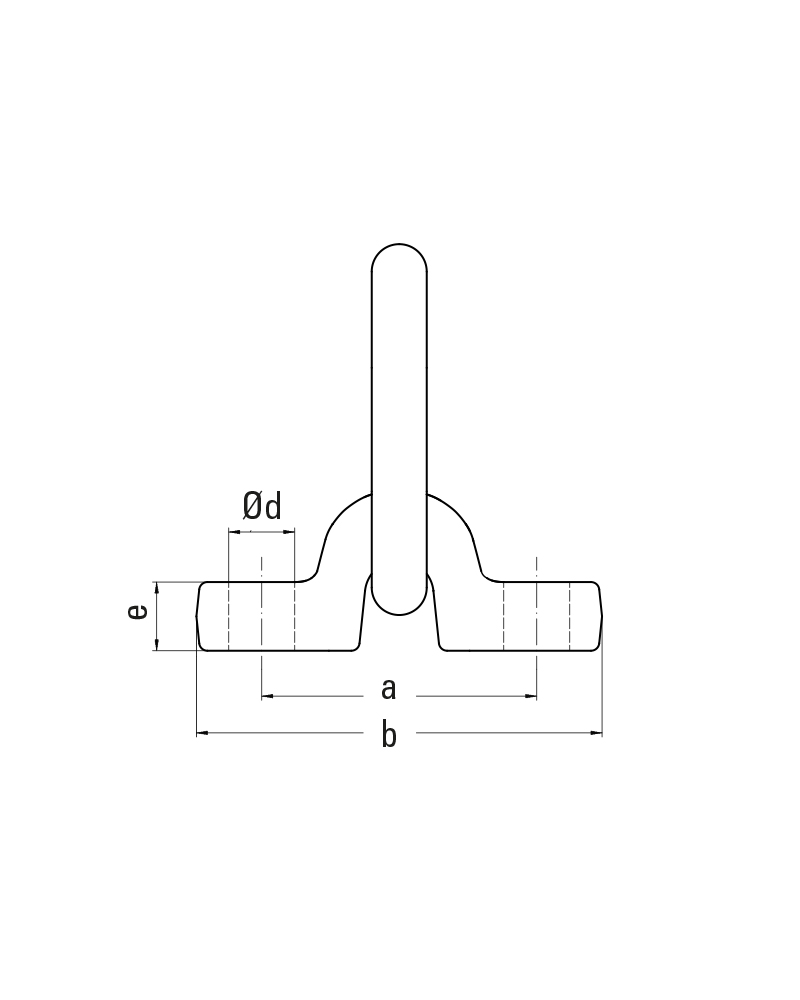

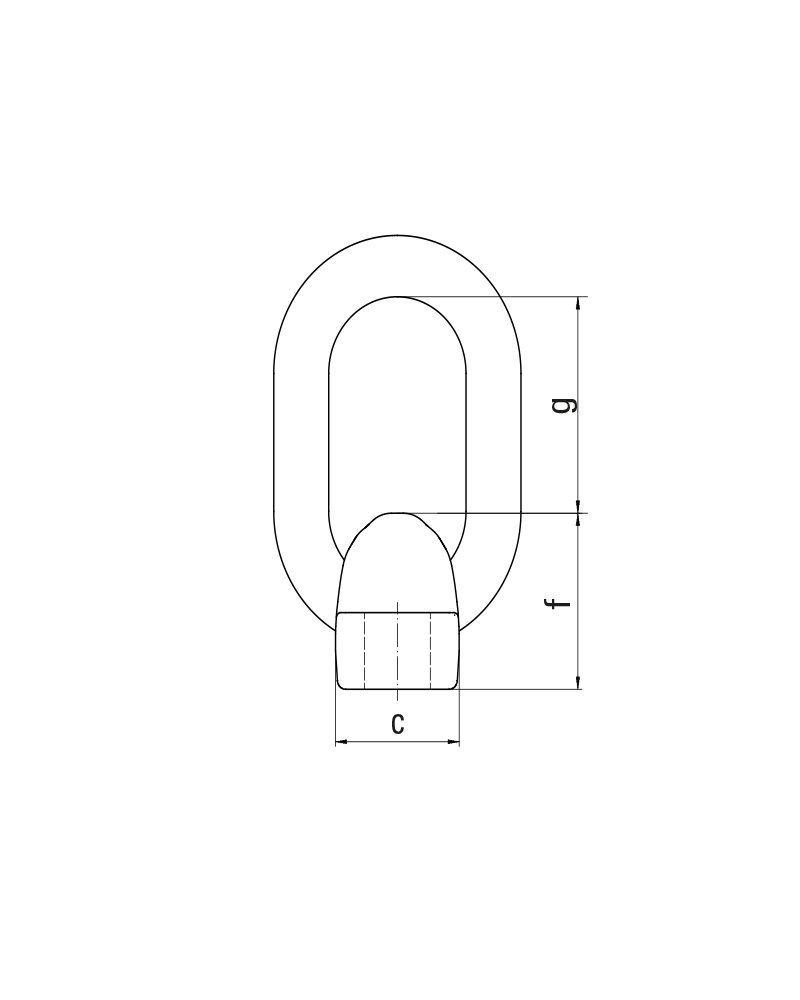

Maße und Gewicht

TPB-S 15 - 25 Schraube nach ISO 4017 (DIN 933 / 10.9), 100% rissgeprüft. TPB-S 30+32 Schraube mit Innensechskant ISO 4762 / 10.9, 100% rissgeprüft
Bezeichnung	Schraube	Anzugsmoment								Glied	Gewicht	Artikel-Nr.
	[mm]	[Nm]	a [mm]	b [mm]	c [mm]	Ød [mm]	e [mm]	f [mm]	g [mm]	[mm]	[kg]
TPB-S 15	M 36x100	675	175	255	72	39	40	90	110	32x150x75	9,52	0380515200	Jetzt anfragen
TPB-S 20	M 42x120	1000	200	295	90	45	50	116	140	40x190x100	18,47	0380520200	Jetzt anfragen
TPB-S 25	M 45x120	1400	200	295	90	48	50	116	140	40x190x100	19,09	0380525200	Jetzt anfragen
TPB-S 30**	M 48x130	1900	200	295	90	50	50	116	140	40x190x100	20,76	0381330100	Jetzt anfragen
TPB-S 32**	M 56x135	2150	230	340	96	62	50	116	140	40x190x100	25,52	0381332100	Jetzt anfragen

WEITERE INFORMATIONEN

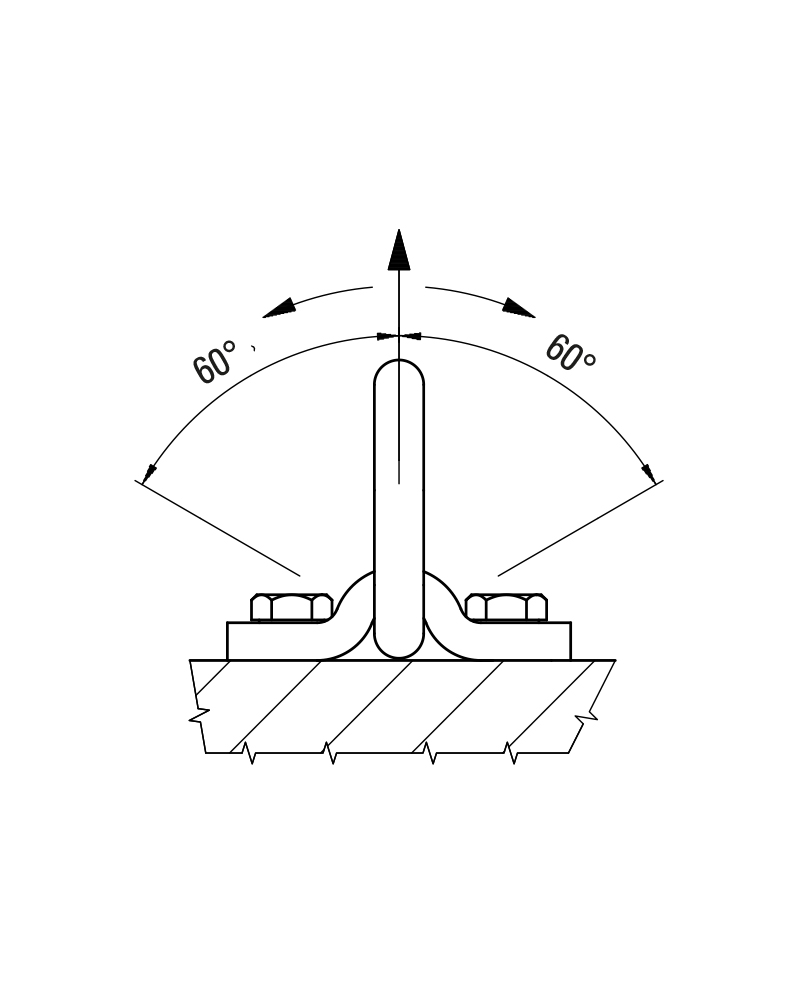

120° Arbeitsbereich

Der Anschlagpunkt zum Anschrauben, in den Tragfähigkeiten von 15 - 30 t.

Seine Vorteile sind:
- Kompakte Bauweise
- Vierfache Sicherheit gegen Bruch
- 120° Schwenkbereich des Bügels
- Anschraubblech dient auch als Anreissschablone
- einschl. Schrauben 100% rissgeprüft

Lastbügel muss frei beweglich sein und darf sich nicht an Kanten oder am Anschlagpunkt abstützen.

Tragfähigkeiten

Anschlagart
Stück	1	1	2	2	2	2	3 o. 4	3 o. 4
Neigungswinkel	0°	90°	0°	90°	0°-45°	45°-60°	0°-45°	45°-60°
	Tragfähigkeit	Tragfähigkeit	Tragfähigkeit	Tragfähigkeit	Tragfähigkeit	Tragfähigkeit	Tragfähigkeit	Tragfähigkeit
Bezeichnung	t	t	t	t	t	t	t	t
TPB-S 15	15	15	30	30	21	15	31,5	22,5
TPB-S 20	20	20	40	40	28	20	42	30
TPB-S 25	25	25	50	50	35	25	52,5	37,5
TPB-S 30	30	30	60	60	42	30	63	45
