Anneau de levage articulé et rotatif à Souder "THEIPA Point-S"







Le THEIPA Point TP-S est un anneau de levage à souder, articulé sur roulement à billes.
2 ergots empêchent le coincement de la maille et ses chargements inadaptés.
Protection anticorrosion par revêtement galvanique, également à l'intérieur.

Contact amélioré entre la base de l’émerillon à souder et la surface receveuse grâce à un usinage spécial.
Sur demande, également livrables avec puce RFID intégrée.

CMU du THEIPA Point TP-S

Dimensions et poids du THEIPA Point TP-S

Désignation         Maille Poids Référence
  a
[mm]
b
g
t
Øxt1 x b1
[mm]

[kg]

TP-S 2,5 5,5 x 45° 52 68 57 16 x 70 x 34 0,95 0381502000 Consulter maintenant
TP-S 4 7,0 x 45° 57 74 62 18 x 85 x 45 1,30 0381504000 Consulter maintenant
TP-S 6,7 8,5 x 45° 70 95 78 20 x 85 x 45 2,20 0381506000 Consulter maintenant
TP-S 10 10,0 x 45° 80 102 83 23 x 115 x 60 3,30 0381510000 Consulter maintenant
TP-S 17 12,0 x 45° 100 129 106 30 x 140 x 70 6,66 0381517000 Consulter maintenant
TP-S 28 12,0 x 45° 129 174 135 34,5 x 170 x 80 13,67 0381528000 Consulter maintenant

Plus d'infos sur le THEIPA Point TP-S

Augmentation de la CMU de 25 % tout en conservant les dimensions fonctionnelles connues du TAWSK.


Les principaux avantages sont :
- Palier supplémentaire pour une rotation et un retournement sans à-coups, même sous charge.
- 2 ergots centraux brevetés empêchant le coincement de la maille.
- Protection anticorrosion par revêtement galvanique, y compris à l’intérieur.
- Meilleure surface d’appui grâce à une zone de support usinée mécaniquement.
- Coefficient de sécurité 4 (par rapport à la rupture) dans toutes les directions de charge.

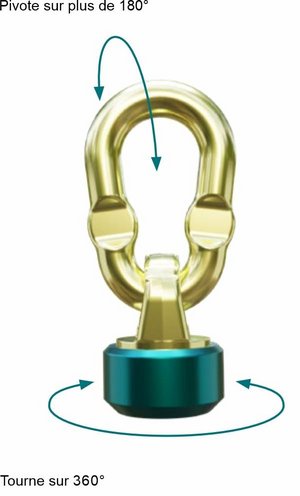

Anneau de levage articulé à Souder rotatif rotatif sur 360°

Palier supplémentaire pour une rotation et un basculement sans à-coups, même sous charge.

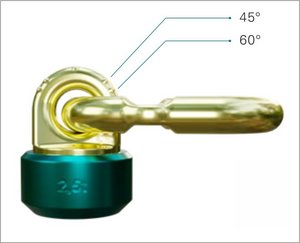

- Affichage clair des angles d'élingage admissibles en combinaison avec des élingues chaîne ou câble :
Affichage clair des angles d'élingage admissibles en combinaison avec des élingues chaîne ou câble :

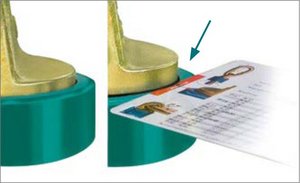

- Indicateur d’usure du roulement à billes, mise au rebut visible sans outil de mesure,
grâce à l’abaque de CMU de JDT, vous pouvez immédiatement contrôler la limite d'usure pour mise au rebut :

Grâce à l’abaque de CMU de JDT, vous pouvez immédiatement contrôler la limite d'usure pour mise au rebut :

Type d'élingage
Nombre de brins1122223 o. 43 ou 4
Angle de l'élingage90°90°0°-45°45°-60°0°-45°45°-60°
 CMUCMUCMUCMUCMUCMUCMUCMU
Désignationtttttttt
TP-S 2,55,02,510,05,03,552,55,33,75
TP-S 48,04,016,08,05,64,08,56,0
TP-S 6,712,06,724,013,49,56,714,010,0
TP-S 1015,010,030,020,014,010,021,215,0
TP-S 1725,017,050,034,023,517,035,025,0
