Anschlagwirbel >THEIPA Point-S< zum Anschweißen
Abweichende Gewindeausführungen und Längen sind auf Anfrage lieferbar.
Auf Anfrage auch mit RFID - Chip lieferbar.
TRAGFÄHIGKEITEN

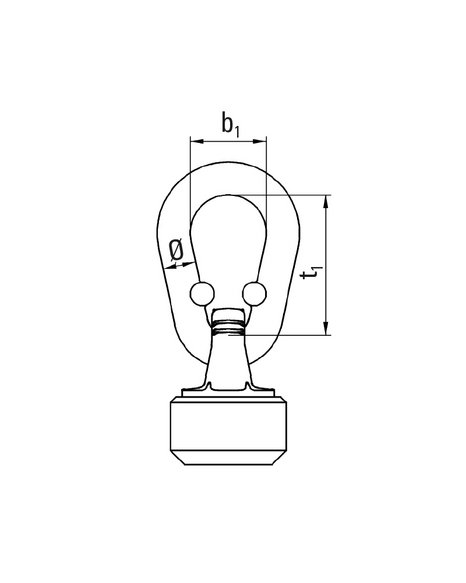

Maße und Gewicht
| Bezeichnung | Glied | Gewicht | Artikel-Nr. | ||||||
|---|---|---|---|---|---|---|---|---|---|
|
a [mm] |
b |
g |
t |
Øxt1 x b1 [mm] | [kg] | ||||
| TP-S 2,5 | 5,5 x 45° | 52 | 68 | 57 | 16 x 70 x 34 | 0,95 | 0381502000 | Jetzt anfragen | |
| TP-S 4 | 7,0 x 45° | 57 | 74 | 62 | 18 x 85 x 45 | 1,30 | 0381504000 | Jetzt anfragen | |
| TP-S 6,7 | 8,5 x 45° | 70 | 95 | 78 | 20 x 85 x 45 | 2,20 | 0381506000 | Jetzt anfragen | |
| TP-S 10 | 10,0 x 45° | 80 | 102 | 83 | 23 x 115 x 60 | 3,30 | 0381510000 | Jetzt anfragen | |
| TP-S 17 | 12,0 x 45° | 100 | 129 | 106 | 30 x 140 x 70 | 6,66 | 0381517000 | Jetzt anfragen | |
| TP-S 28 | 12,0 x 45° | 129 | 174 | 135 | 34,5 x 170 x 80 | 13,67 | 0381528000 | Jetzt anfragen |
Weitere Informationen
Erhöhung der Tragfähigkeit um 25 % unter Beibehaltung der bekannten Funktionmaße des TAWSK.
Die Vorteile sind:
- Eindeutige Anzeige der zulässigen Neigungswinkel in Verbindung mit Anschlagketten- bzw. -seilen.
- Zusätzliche Lagerung zum ruckfreien Drehen und Wenden auch unter Last.
- Quetschmarken verhindern das Verklanken des Gliedes.
- Korrosionsschutz durch galvanischen Überzug, auch im Innenbereich.
- Verbesserte Auflage durch mechanisch ausgebildete Abstützfläche.
- Verschleißanzeige des Kugellagers, Ablegereife auch ohne Messwerkzeug erkennbar.
- Vierfache Sicherheit gegen Bruch in allen Belastungsrichtungen.
180° schwenkbar
360° drehbar
Eindeutige Anzeige der zulässigen Neigungswinkel in Verbindung mit Anschlagketten bzw. -seilen. Zusätzliche Lagerung zum ruckfreien Drehen und Wenden auch unter Last.
Mit Hilfe der neuen Tragfähigkeitstafel können Sie sofort die Ablegereife ermitteln.
| Anschlagart |  |  |  |  |  |  | ||
| Stück | 1 | 1 | 2 | 2 | 2 | 2 | 3 o. 4 | 3 o. 4 |
| Neigungswinkel | 0° | 90° | 0° | 90° | 0°-45° | 45°-60° | 0°-45° | 45°-60° |
| Tragfähigkeit | Tragfähigkeit | Tragfähigkeit | Tragfähigkeit | Tragfähigkeit | Tragfähigkeit | Tragfähigkeit | Tragfähigkeit | |
| Bezeichnung | t | t | t | t | t | t | t | t |
| TP-S 2,5 | 5,0 | 2,5 | 10,0 | 5,0 | 3,55 | 2,5 | 5,3 | 3,75 |
| TP-S 4 | 8,0 | 4,0 | 16,0 | 8,0 | 5,6 | 4,0 | 8,5 | 6,0 |
| TP-S 6,7 | 12,0 | 6,7 | 24,0 | 13,4 | 9,5 | 6,7 | 14,0 | 10,0 |
| TP-S 10 | 15,0 | 10,0 | 30,0 | 20,0 | 14,0 | 10,0 | 21,2 | 15,0 |
| TP-S 17 | 25,0 | 17,0 | 50,0 | 34,0 | 23,5 | 17,0 | 35,0 | 25,0 |
