Flachprofilkette

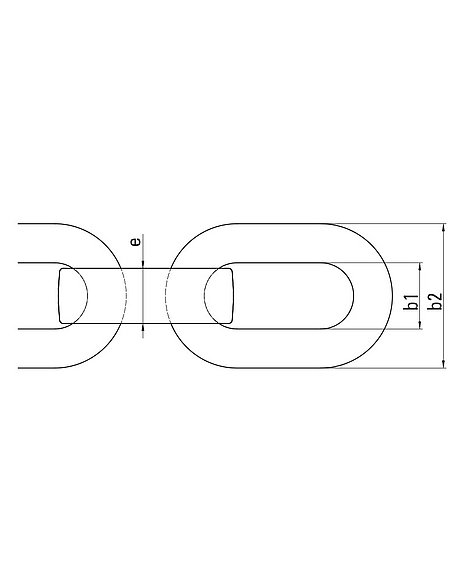

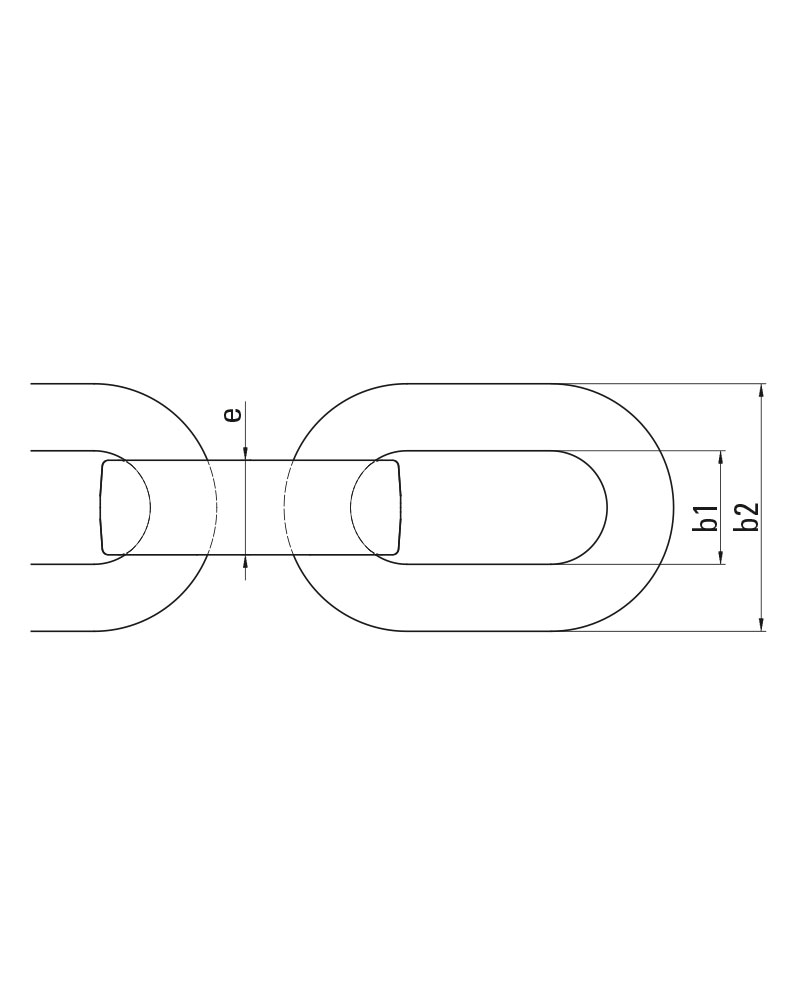

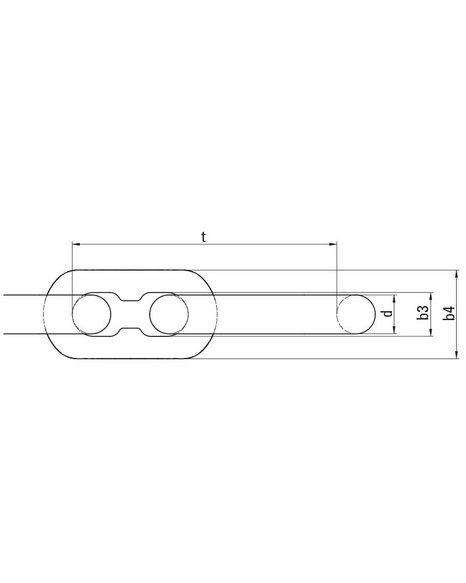

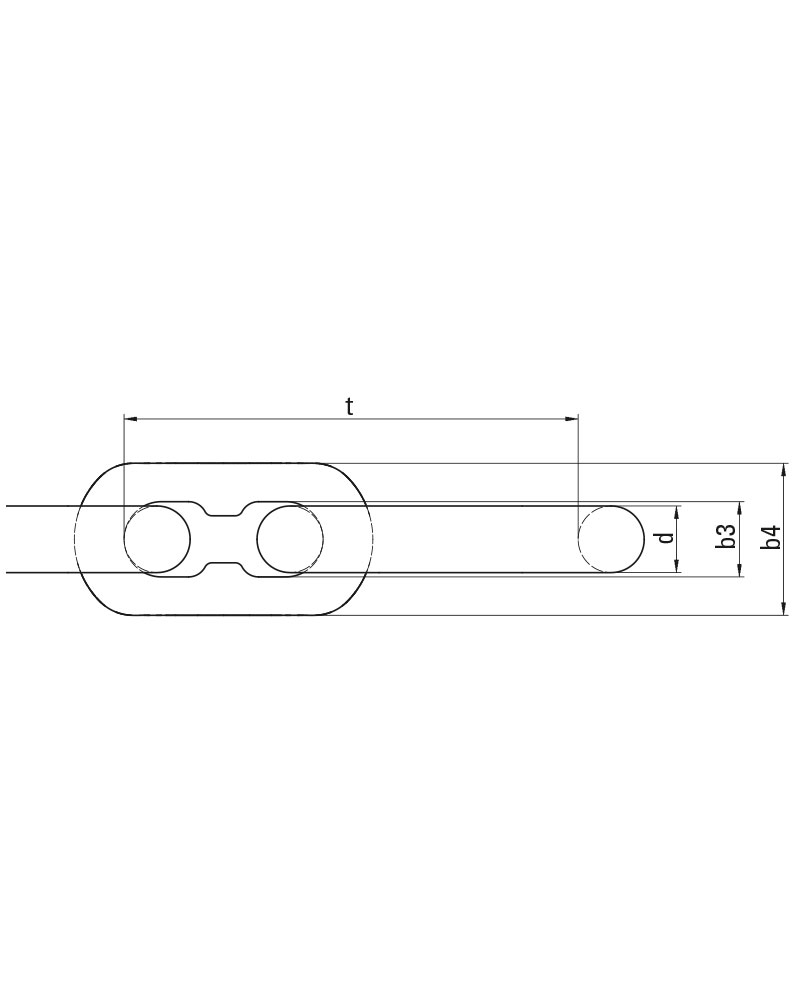

Maße und Gewicht
| Nenngröße | Durchmesser | Dicke | Teilung | Rundglied | Rundglied | Vertikalglied | Vertikalglied | Gewicht | |
|---|---|---|---|---|---|---|---|---|---|
|
d/b4 x t [mm] |
dm [mm] |
e max. [mm] |
t [mm] |
b1 [mm] |
b2 [mm] |
b3 [mm] |
b4 [mm] | [kg/m] | |
| 38 x 126/148 | 38±1,1 | 54 | 274±1,6 | 62 | 143 | 42 | 88 | 29,0 | |
| 42 x 128/164 | 42±1,1 | 60 | 292±1,6 | 71 | 159 | 46 | 99 | 36,5 | |
| 50 x 146/174 | 49±1,3 | 64 | 320±1,7 | 76 | 178 | 53 | 116 | 47,5 |
Mechanische Eigenschaften
| Nenngröße | Prüfkraft | Prüfkraft | Prüfdehnung | Bruchkraft | Bruchkraft | Bruchdehnung | Durchbiegung | Durchbiegung | Charpy-V-Test | Charpy-V-Test | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
d x t [mm] |
TF DIN [kN] |
TF HO [kN] |
max. DIN/HO [%] |
max. DIN/HO [%] |
BF DIN [kN] |
BF HO [kN] |
A DIN/HO [%] |
A HO [kN] |
f DIN [mm] |
f HO [mm] |
KV DIN [J] |
KV HO [J] | |
| 38 x 126/148 | 1360 | 1480 | 1,6 | 1820 | 2060 | 14 | 38 | 38 | 60 | 85 | |||
| 42 x 128/164 | 1660 | 1740 | 1,6 | 2300 | 2500 | 14 | 42 | 42 | 60 | 85 | |||
| 50 x 146/174 | 2000 | 2350 | 1,6 | 2900 | 3400 | 14 | 50 | 50 | 60 | 85 |
