Combi Kette

Die Combi Kette ist eine Kombination aus geschmiedeten Vertikalgliedern und geschweißten Horizontalgliedern und wird als Förderkette für den Bergbau eingesetzt.

Zubehör

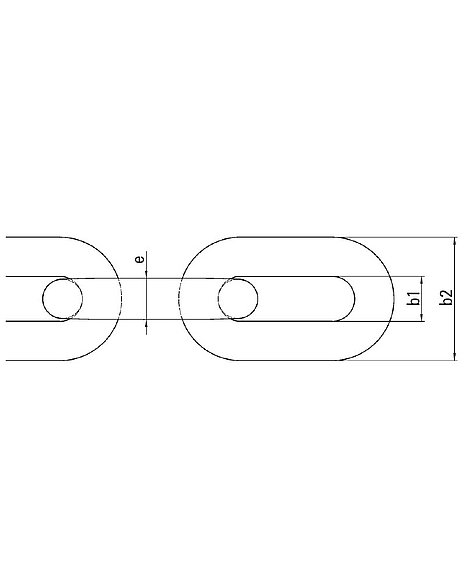

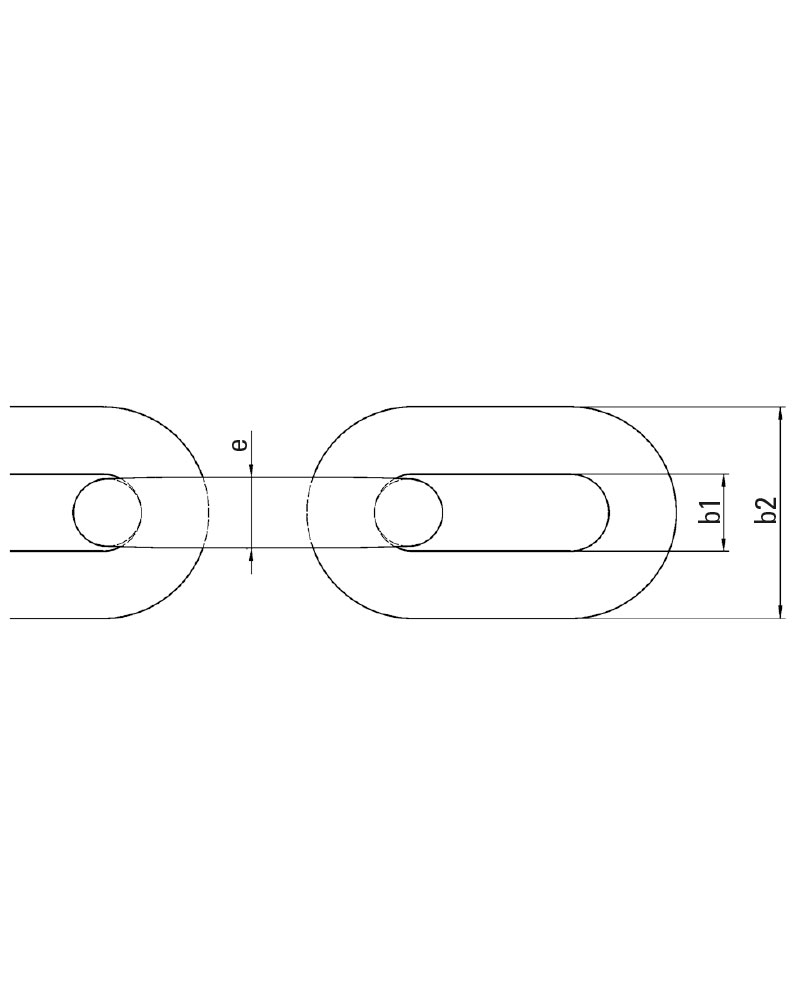

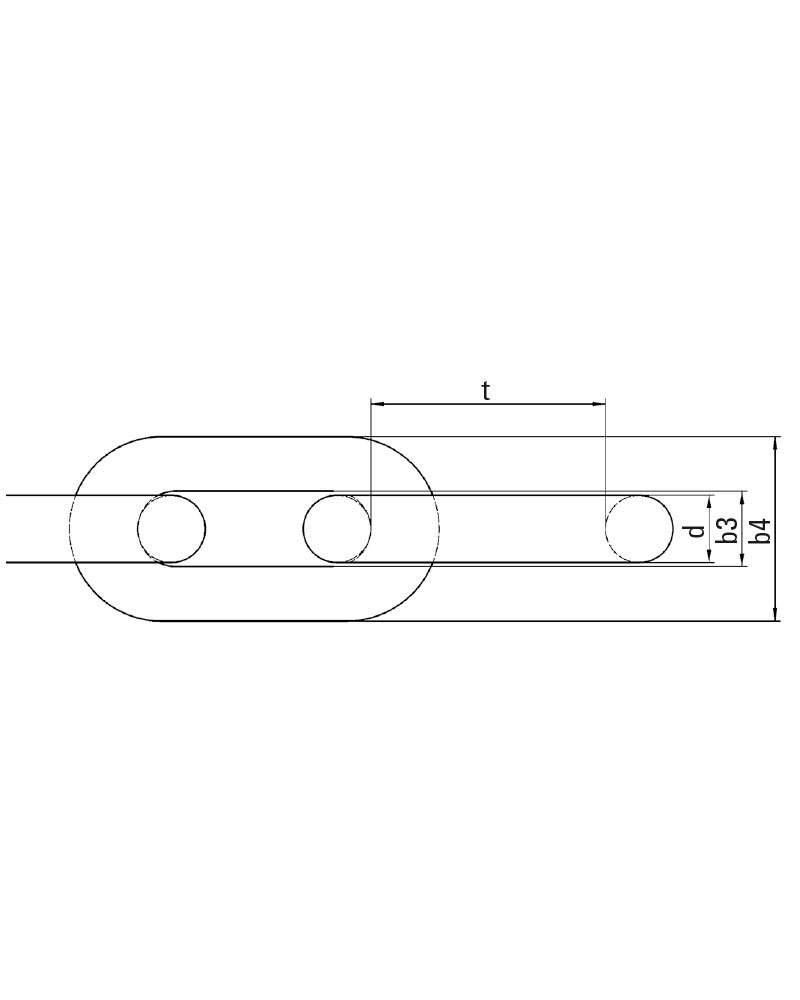

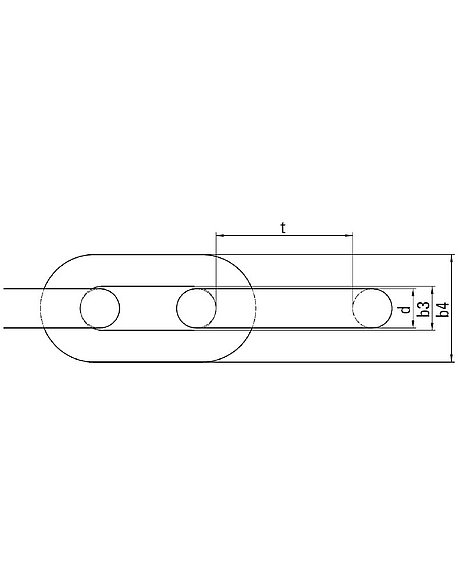

Maße und Gewicht

Nenngröße	Durchmesser	Durchmesser	Teilung	Breite Rundglied	Breite Rundglied	Breite F-Glied	Breite F-Glied	Gewicht
d x t [mm]	dm [mm]	e max. [mm]	t	b₁ [mm]	b₂ [mm]	b₃ [mm]	b₄ [mm]	[kg/m]
38 x 137	38±1,1	42	137±1,4	44	123	42	110	29,5
38 x 146	38±1,1	42	146±1,5	44	123	42	110	27,6
42 x 137	42±1,1	48,5	137±1,4	48	135	46	115	37,0
42 x 146	42±1,1	48,5	146±1,5	48	135	46	115	35,6
48 x 144/160	48±1,5	56	144/160±1,5	62	163	56	127	48,2
48 x 152	48±1,5	53	152±1,6	58	160	52	127	47,0

Mechanische Eigenschaften

Nenngröße	Prüfkraft	Prüfkraft	Prüfdehnung	Bruchkraft	Bruchkraft	Bruchdehnung	Bruchdehnung	Durchbiegung	Durchbiegung	Charpy-V-Test	Charpy-V-Test
d x t	TF Standard [kN]	HO [kN]	max. Standard/HO [%]	BF Standard [kN]	BF HO [kN]	A Standard [%]	A HO [%]	f Standard [mm]	f HO [mm]	KV Standard [J]	KV HO [J]
38 x 137	1360	1480	1,6	1850	2060	14	16	38	38	60	85
38 x 146	1360	1480	1,6	1850	2060	14	16	38	38	60	85
42 x 137	1660	1740	1,6	2300	2520	14	16	42	42	60	85
42 x 146	1660	1740	1,6	2300	2520	14	16	42	42	60	85
48 x 144/160	1850	2100	1,6	2900	3290	14	16	48	48	60	85
48 x 152	1900	2200	1,6	2900	3290	14	16	48	48	60	85

Zusatzinformation

Gemäß DIN 22252 / DIN 22255 wird die Endprüfung im Zustand „natur schwarz“ durchgeführt, bevor eine Beschichtung aufgebracht wird. Die Werte für Bruchkraft und Bruchdehnung gelten daher für den Zustand „natur schwarz“. Jede Beschichtung reduziert die Bruchkraft der JDT-Ketten im Vergleich zu einer Kette im Zustand „natur schwarz“ um bis zu 10 % und die Bruchdehnung um bis zu 20 %.
