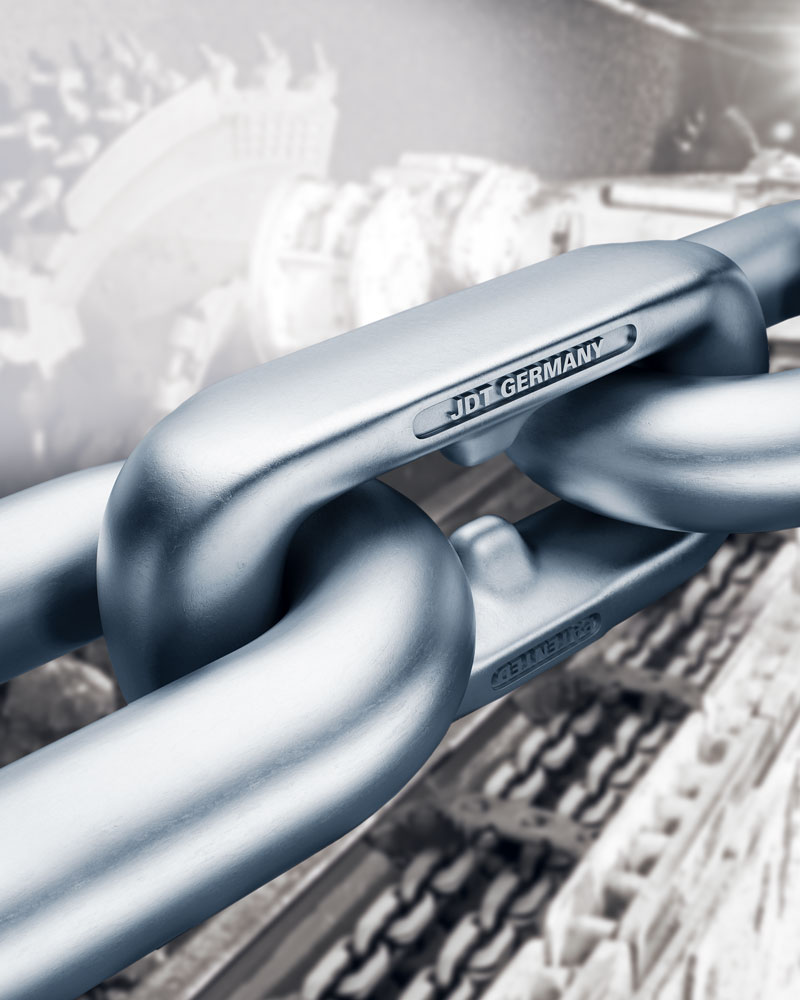

F-Class® Kette

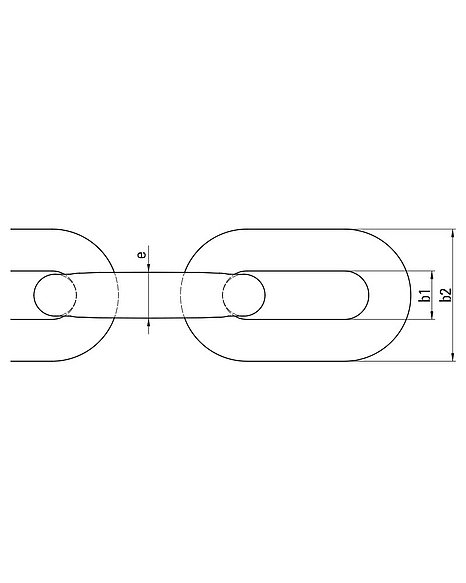

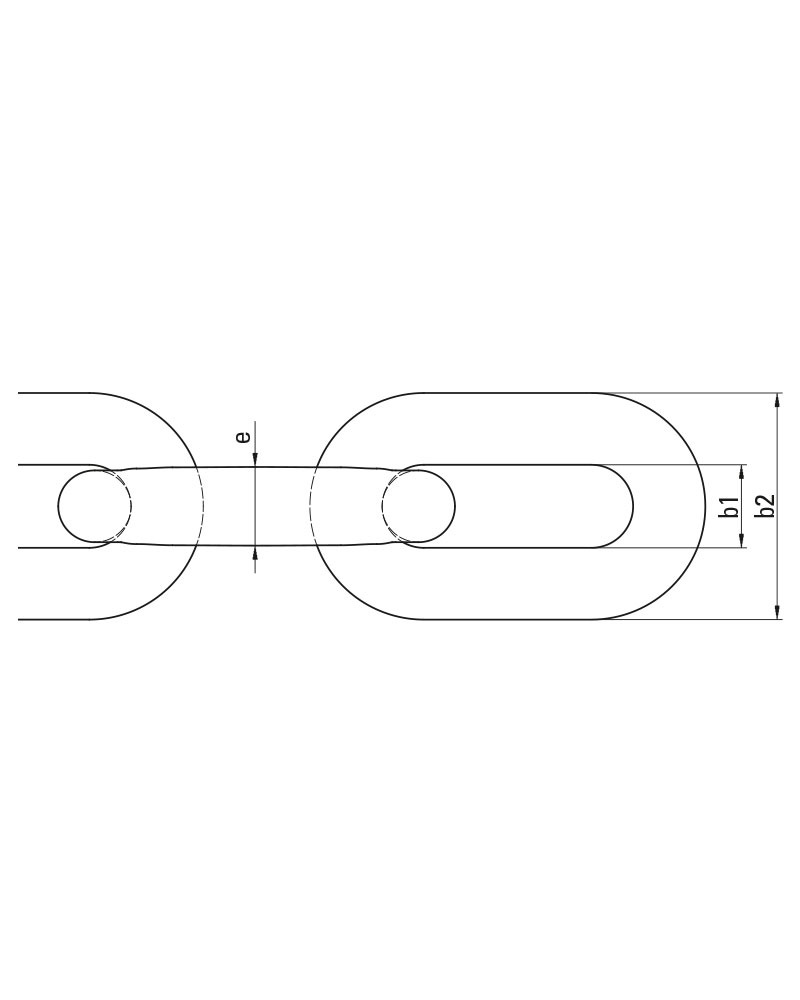

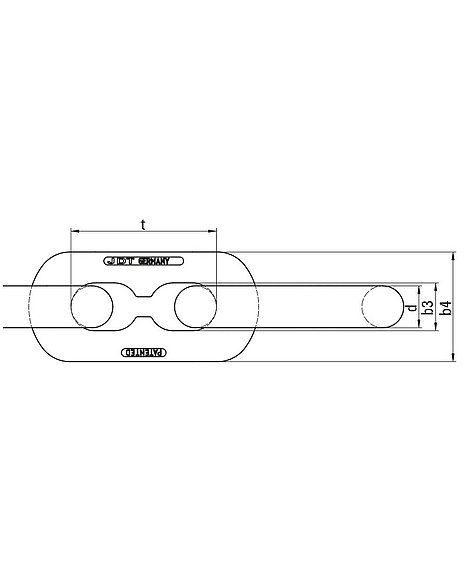

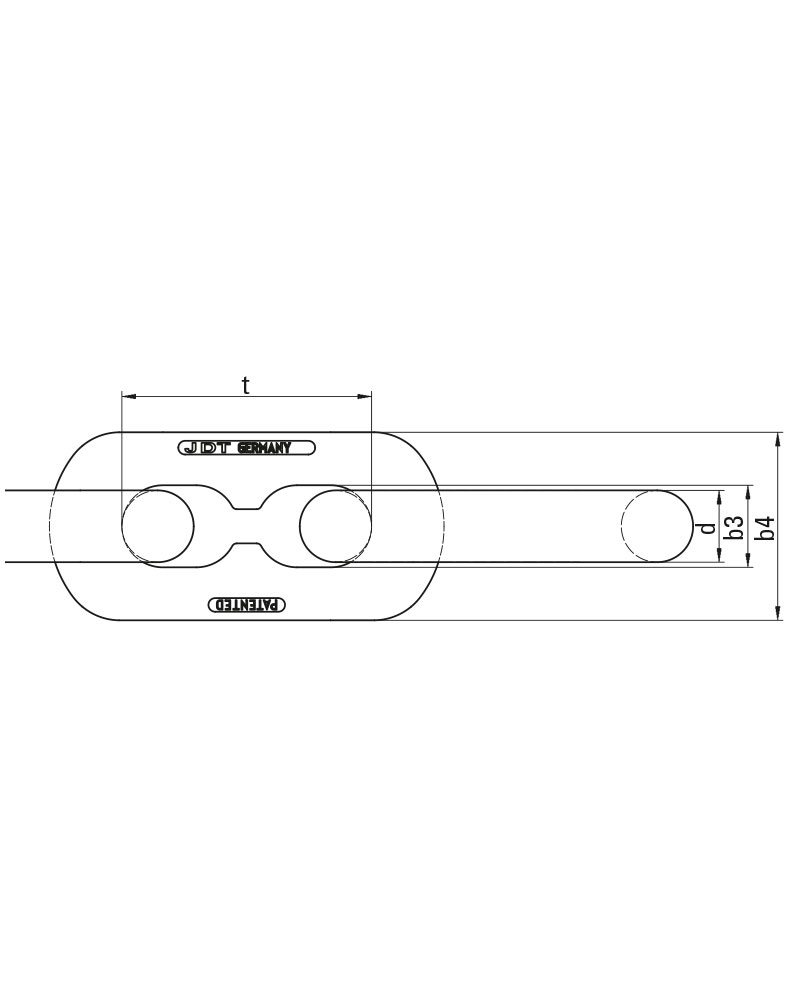

Maße und Gewicht
Nenngröße | Durchmesser | Dicke | Teilung | Rundglied | Rundglied | F-Glied | F-Glied | Gewicht |
---|---|---|---|---|---|---|---|---|
d/b4 x t [mm] |
dm [mm] |
e max. [mm] |
t [mm] |
b1 [mm] |
b2 [mm] |
b3 [mm] |
b4 [mm] | [kg/m] |
22/60 x 86 C | 22±0,7 | 24 | 86 | 26 | 73 | 27 | 60 | 8,9 |
26/60 x 92 A | 26±0,8 | 30 | 92 | 30 | 87 | 28 | 60 | 12,9 |
26/64 x 92 C | 26±0,8 | 29 | 92 | 30 | 87 | 30 | 64 | 13,3 |
30/75 x 108 C | 30±0,9 | 34 | 108 | 34 | 99 | 33 | 75 | 17,6 |
34/94 x 126 W | 34±1,0 | 36 | 126 | 38 | 111 | 38 | 94 | 22,5 |
38/99 x 126 C | 38±1,1 | 40 | 126 | 44 | 123 | 42 | 99 | 30,0 |
38/99 x 137 W | 38±1,1 | 40 | 137 | 44 | 123 | 42 | 99 | 28,9 |
42/109 x 137 A | 42±1,1 | 46 | 137 | 48 | 135 | 47 | 109 | 35,4 |
42/109 x 137 C | 42±1,1 | 46 | 137 | 48 | 135 | 47 | 109 | 35,4 |
42/109 x 146 W | 42±1,1 | 46 | 146 | 48 | 135 | 47 | 109 | 34,1 |
48/115 x 152 C | 48±1,4 | 58 | 152 | 62 | 160 | 52 | 115 | 46,3 |
48/115x144/160 W | 48±1,4 | 58 | 144/160 | 62 | 163 | 52 | 115 | 45,5 |
52/127 x 170 C | 52±1,7 | 63,5 | 170 | 64 | 172 | 56 | 127 | 53,8 |
56/131 x 187 A | 56±1,9 | 65 | 187 | 72 | 184 | 60 | 131 | 60 |
60/135 x 181/197 A | 60±2,0 | 66 | 181/197 | 75 | 192 | 63 | 135 | 66 |
WEITERE INFORMATIONEN
Einsetzbar in allen Lade-, Streb- und Streckenförderern. Für den Anwender ergeben sich entscheidende Vorteile!
- F-Class® Ketten zeichnen sich durch besondere Formgebung ihrer Vertikalglieder aus. Ihr neues patentiertes Design mit ausgebildetem Verklankungsschutz verhindert Schäden und Betriebsausfall infolge von Hängekette am Antrieb und verringert die Gefahr des Eintauchens der Vertikalglieder am Mitnehmer.
- Durch Optimierung der Querschnitte vermeiden F-Class® Ketten betriebsbedingte Spannungsspitzen in den Vertikalgliedern.

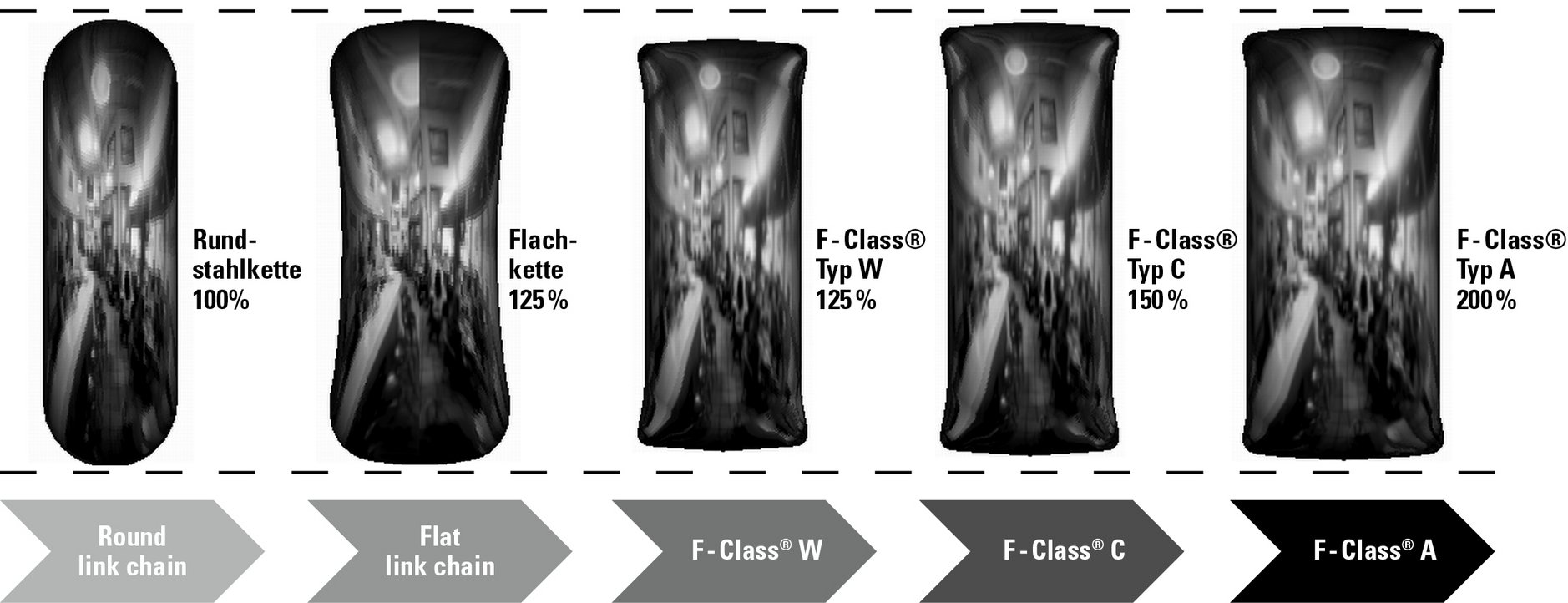

- Bei vorgegebener Nenndicke wird die Bauhöhe der Kette deutlich reduziert. Unsere Baureihen Typ „W“ sind damit die Alternative zu Flach- und Combiketten. Alle sonstigen Fördererelemente können weiterverwendet werden. Reibung zwischen Kette und Rinnenboden wird drastisch reduziert. Ein sägendes Verhalten der Kette, das zu Rillen im Rinnenboden und zu Reibmartensit an den Kettenschenkeln führen kann, wird vermieden. Erfahrungsgemäß sind Leistungsbedarf und Stromaufnahme geringer.
- Bei vorgegebener Bauhöhe ist eine größere Nenndicke der Kette möglich. Damit sind folgende Ziele problemlos realisierbar: Erhöhung der Förderleistung, Verlängerung des Förderers, Erhöhung der Betriebssicherheit, Erhöhung der Standzeit. Bestehende Rinnenprofile können weitergenutzt werden. Das vorteilhafte Ladeverhalten niedrigbauender Kettenförderer bleibt erhalten. Hierzu bieten wir Ihnen die Baureihen Typ „C“ und „A“ an.
Jetzt Produkt anfragen.
Produkte in diesem Anwendungsbereich müssen höchste Ansprüche erfüllen. Kontaktieren Sie uns für Ihren individuellen Bedarf.
Mechanische Eigenschaften
Nenngröße | Prüfkraft | Bruchkraft | Charpy-V-Test | Mögl. Einsatz für: | ||||
---|---|---|---|---|---|---|---|---|
d x td/b4 x t [mm] |
TF Standard [kN] |
TF HO [kN] |
BF Standard [kN] |
BF HO [kN] |
KV Standard [J] |
KV HO [J] |
RL=Round Link FL=Flat Link | |
22/60 x 86 C | 456 | 495 | 608 | 690 | 60 | 85 | 18 x 64 RL | |
26/60 x 92 A | 570 | 637 | 750 | 850 | 60 | 85 | 18 x 64 RL | |
26/64 x 92 C | 637 | 690 | 850 | 960 | 60 | 85 | 24 x 86 FL | |
30/75 x 108 C | 848 | 920 | 1130 | 1270 | 60 | 85 | 26 x 92 FL | |
34/75 x 126 A | 970 | 1090 | 1280 | 1450 | 60 | 85 | 26 x 92 FL | |
34/85 x 108 C | 1090 | 1180 | 1450 | 1640 | 60 | 85 | 26 x 92 FL | |
34/94 x 126 W | 1090 | 1180 | 1450 | 1640 | 60 | 85 | 34 x 126 FL | |
38/97 x 126 A | 1210 | 1320 | 1720 | 1920 | 60 | 85 | 30 x 108 RL | |
38/99 x 126 C | 1360 | 1480 | 1820 | 2040 | 60 | 85 | 34 x 126 FL | |
38/99 x 137 W | 1360 | 1480 | 1820 | 2040 | 60 | 85 | 38 x 137 FL | |
42/109 x 137 A | 1660 | 1740 | 2300 | 2520 | 60 | 85 | 34 x 126 RL | |
42/109 x 137 C | 1660 | 1740 | 2300 | 2520 | 60 | 85 | 38 x 137 FL | |
42/109 x 146 W | 1660 | 1740 | 2300 | 2520 | 60 | 85 | 42 x 146 FL | |
48/115 x 152 C | 1900 | 2220 | 2900 | 3150 | 60 | 85 | 42 x 146 FL | |
48/115 x 144/160 W | 1850 | 2100 | 2900 | 3150 | 60 | 85 | 48 x 144/160 FL | |
52/127 x 170 C | 2170 | 2400 | 3500 | 3700 | 60 | 85 | 48 x 152 or 144/160 FL | |
56/131 x 187 A | 2600 | 3000 | 4000 | 4300 | 60 | 85 | 48 x 152 or 144/160 FL | |
60/135 x 181/197 A | 3000 | 3200 | 4500 | 5000 | 60 | 85 |
