Flachkette

Flachketten nach DIN 22255 sind Rundstahlgliederketten mit abgeflachten Vertikalgliedern und werden als Förderketten für den Bergbau eingesetzt.

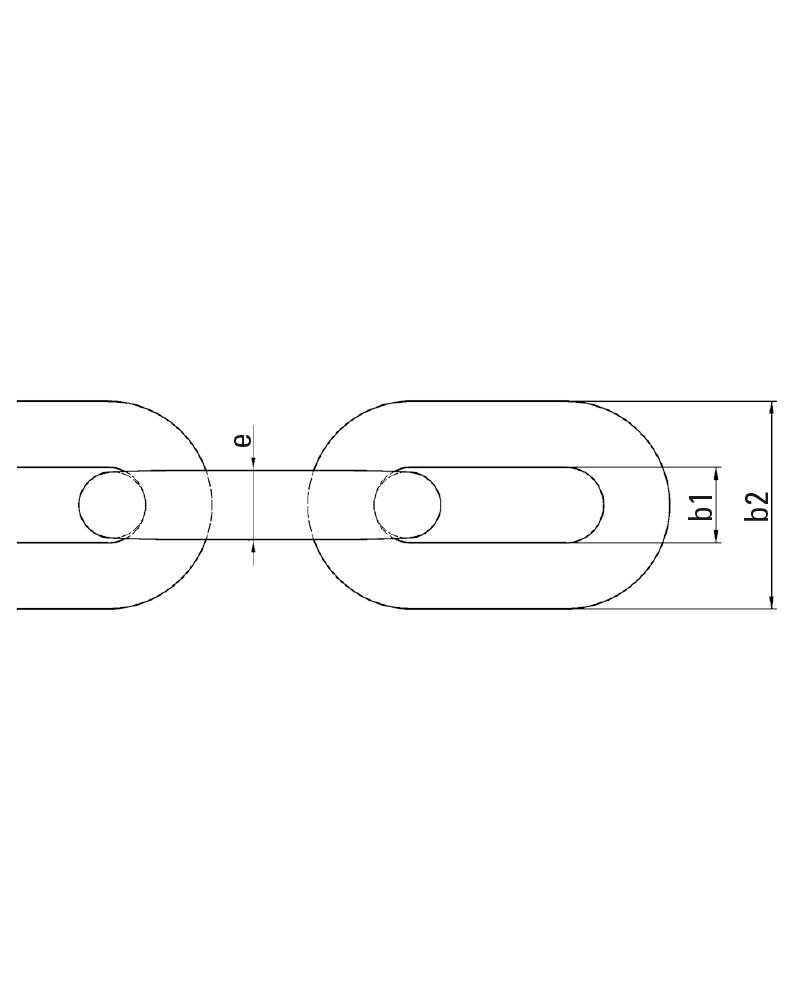

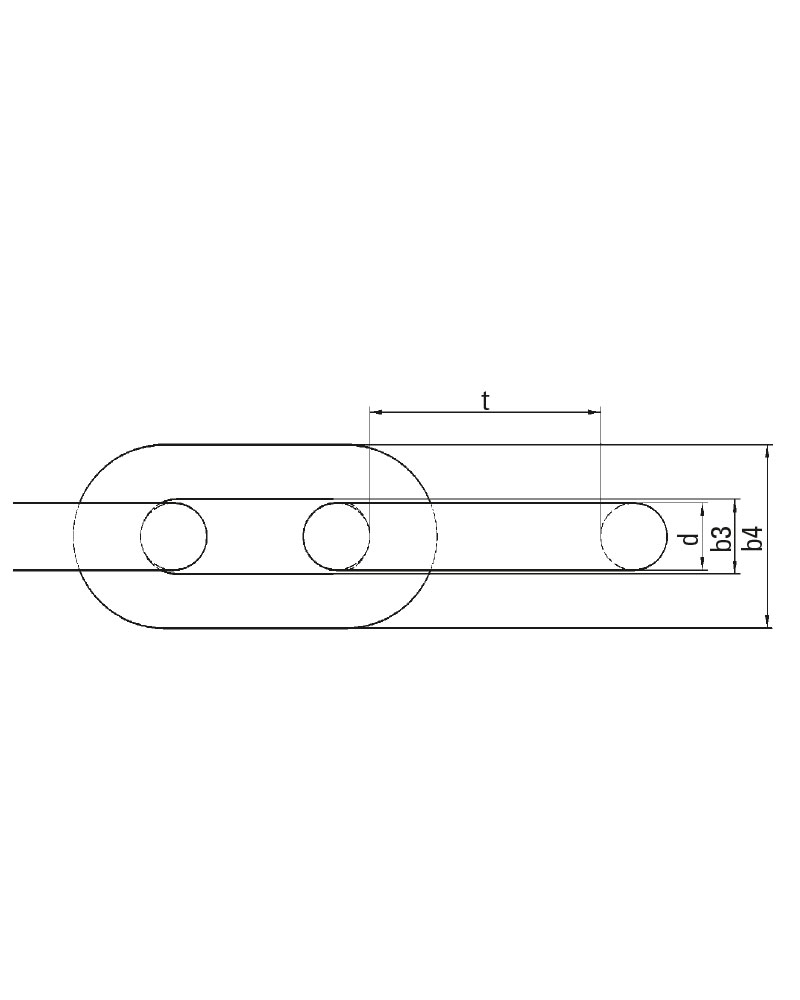

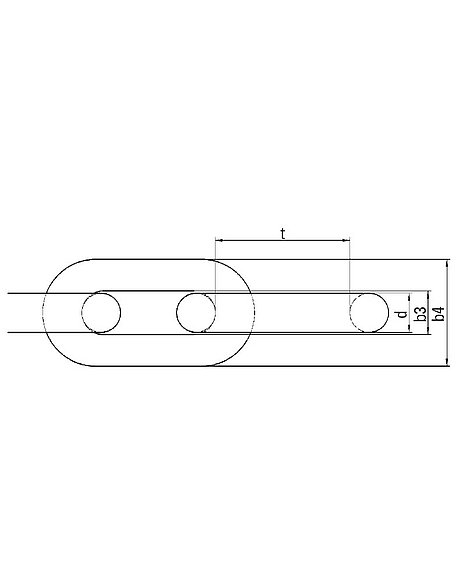

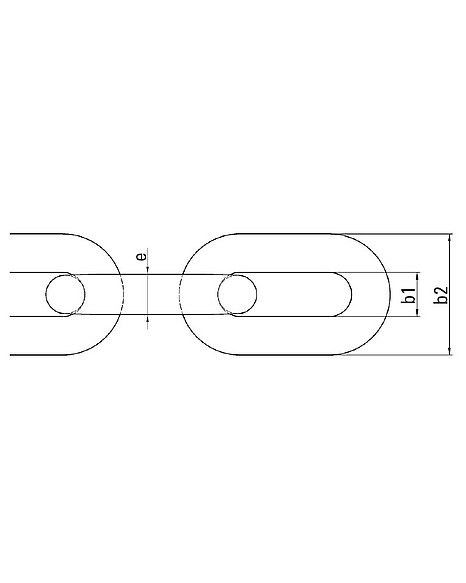

Maße und Gewicht

Nenngröße	Durchmesser	Teilung	Dicke	Rundglied	Rundglied	F-Glied	F-Glied	Gewicht
d/b₄ x t [mm]	dm [mm]	t [mm]	e max. [mm]	b₁ min. [mm]	b₂ max. [mm]	b₃ min. [mm]	b₄ max. [mm]	[kg/m]
26 x 92	26±0,8	92±0,9	30	30,1	87	30	75	13,7
30 x 108	30±0,9	108±1,1	34	34,1	99	34	87	18,0
34 x 126	34±1,0	126±1,3	38	38,1	111	38	98	22,7
38 x 126	38±1,1	126±1,3	42	42,1	123	42	111	29,3
38 x 137	38±1,1	137±1,4	42	42,1	123	42	111	28,8
38 x 146	38±1,1	146±1,5	42	42,1	123	42	111	27,6
42 x 137	42±1,1	137±1,4	48,5	48,6	139	46	115	37,0
42 x 146	42±1,1	146±1,5	48,5	48,6	139	46	115	35

Nenngröße	Prüfkraft	Prüfkraft	Prüfdehnung	Prüfdehnung	Bruchkraft	Bruchkraft	Bruchdehnung	Bruchdehnung	Durchbiegung	Durchbiegung	Charpy-V-Test	Charpy-V-Test
d x t [mm]	TF Standard [kN]	TF HO [kN]	max. Standard/HO [%]	max. Standard/HO [%]	BF Standard [kN]	BF HO [kN]	A Standard [%]	A HO [kN]	f Standard [mm]	f HO [mm]	KV Standard [J]	KV HO [J]
26 x 92	637	690	1,6	1,6	850	960	11	13	26	26	57	85
30 x 108	848	920	1,6	1,6	1130	1280	11	13	30	30	57	85
34 x 126	1090	1180	1,6	1,6	1450	1650	11	13	34	34	57	85
38 x 126	1360	1480	1,6	1,6	1820	2060	11	13	38	38	57	85
38 x 137	1360	1480	1,6	1,6	1820	2060	11	13	38	38	57	85
38 x 146	1360	1480	1,6	1,6	1820	2060	11	13	38	38	57	85
42 x 137	1660	1740	1,6	1,6	2220	2520	11	13	42	42	57	85
42 x 146	1660	1740	1,6	1,6	2220	2520	11	13	42	42	57	85

Produkte in diesem Anwendungsbereich müssen höchste Ansprüche erfüllen. Kontaktieren Sie uns für Ihren individuellen Bedarf.

Rufen Sie uns gerne unter folgender Telefonnummer an. Wir beraten Sie gerne!
