TAPG zum Anschrauben ohne Schraube
Der Lastbügel muss frei beweglich sein und darf nicht an Kanten oder am Anschlagpunkt abstützen.
Abweichende Ausführungen und Längen sind auf Anfrage lieferbar.
Auf Anfrage auch mit RFID - Chip lieferbar.
TRAGFÄHIGKEITEN

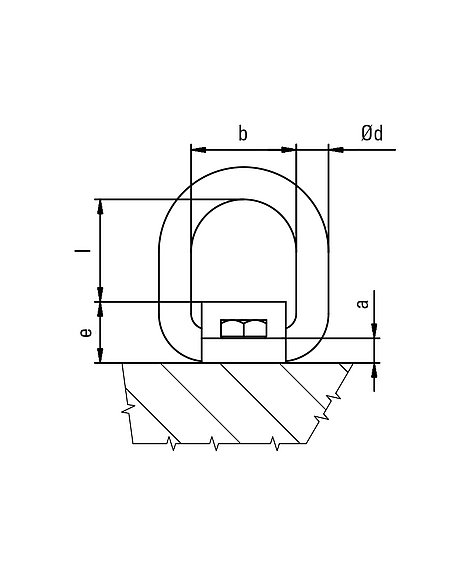

Maße und Gewicht TAPG
| Bezeichnung | Anziehdrehmoment | Gewicht | Artikel-Nr. | Download 3D | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
[Nm] |
a [mm] |
b [mm] |
c [mm] |
d [mm] |
e [mm] |
f [mm] |
g [mm] |
h [mm] |
l [mm] | [kg] | 0° 45° 90° | |||
| TAPG 3 | 210 | 12 | 56 | 50 | 18 | 34 | 130 | 90 | 21 | 51 | 1,08 | 0380503200 | Jetzt anfragen | |
| TAPG 5 | 290 | 15 | 67 | 60 | 22 | 42 | 160 | 110 | 25 | 63 | 2,04 | 0380505200 | Jetzt anfragen | |
| TAPG 8 | 550 | 20 | 80 | 70 | 26 | 55 | 190 | 130 | 28 | 67 | 3,58 | 0380508200 | Jetzt anfragen | |
Zusatzinformationen
Der Anschlagpunkt zum Anschrauben, in den Tragfähigkeiten von 3 - 8 t.
Seine Vorteile sind:
- Kompakte Bauweise
- Vierfache Sicherheit gegen Bruch
- 120° Arbeitsbereich des Bügels
- Anschraubblech dient auch als Anreissschablone
- einschl. Schrauben 100% rissgeprüft
Lastbügel muss frei beweglich sein und darf sich nicht an Kanten oder am Anschlagpunkt abstützen.
120° Arbeitsbereich
| Anschlagart |  |  |  |  | |||
| Stück | 1 | 2 | 2 | 2 | 3 o. 4 | 3 o. 4 | |
| Neigungswinkel | 0° | 0° | 0° | 0°-45° | 45°-60° | 0°-45° | 45°-60° |
| Nenntragfähigkeit | Tragfähigkeit | Tragfähigkeit | Tragfähigkeit | Tragfähigkeit | Tragfähigkeit | Tragfähigkeit | |
| Bezeichnung | t | t | t | t | t | t | t |
| TAPG-S / TAPG 3 | 3,15 | 4,75 | 9,5 | 4,25 | 3,15 | 6,3 | 4,75 |
| TAPG-S / TAPG 5 | 5,3 | 8 | 16 | 7,1 | 5,3 | 11,2 | 8 |
| TAPG-S / TAPG 8 | 8 | 12 | 24 | 11,2 | 8 | 16 | 12 |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Nenntragfähigkeiten.
