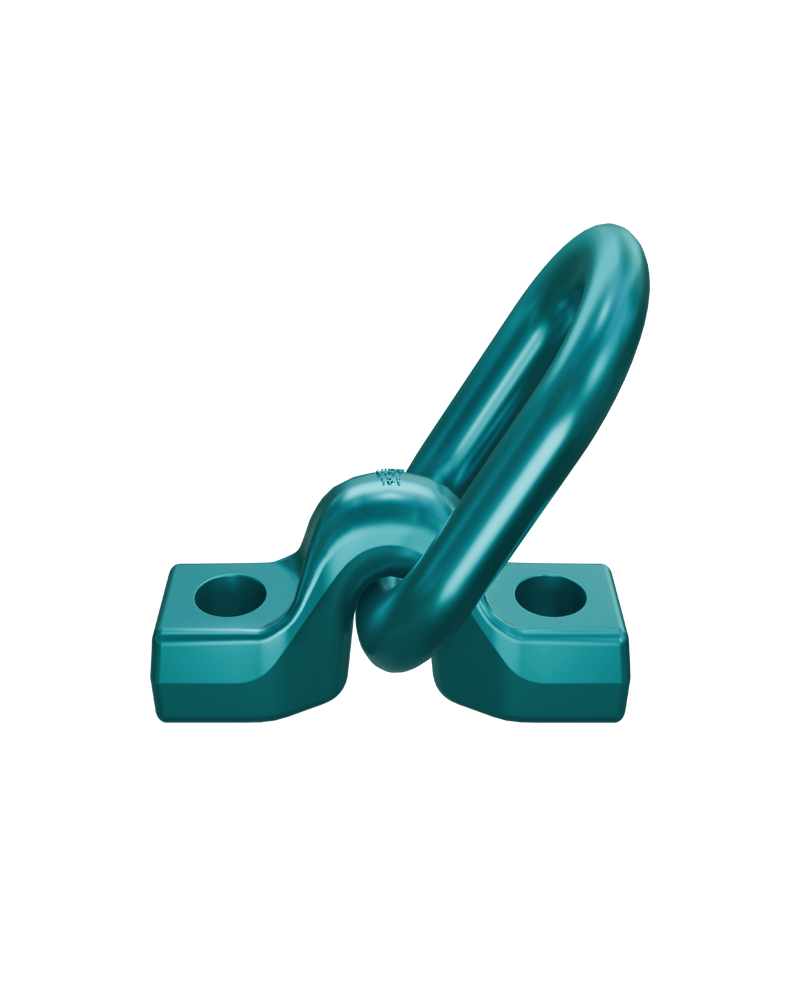

Transportbügel TPB ohne Schraube

Der TPB Anschlagpunkt zum Anschrauben ist ein Transportbügel zum Anschrauben mit schwenkbarer Öse ohne Schrauben.

Es dürfen Schrauben nach ISO 4017 (DIN 933/10.9) oder Schrauben mit Innensechskant nach ISO 4762/10.9, 100 % rissgeprüft, verwendet werden.

Zusatzinformationen

Schrauben in diversen Gewindeausführungen und Längen sind auf Anfrage lieferbar.
Auf Anfrage auch mit RFID - Chip lieferbar.

TRAGFÄHIGKEITEN

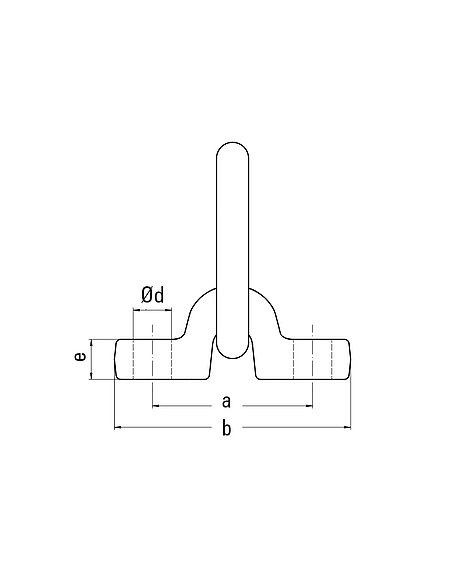

Maße und Gewicht

TPB 15 - 25 lieferbar mit Schraube nach ISO 4017 (DIN 933 / 10.9) 100% rissgeprüft // TPB 30 - 32 lieferbar mit Schraube mit Innensechskant ISO 4762 / 10.9, 100% rissgeprüft
Bezeichnung	Anzugsmoment								Glied	Gewicht	Artikel-Nr.	Download 3D
	[Nm]	a [mm]	b [mm]	c [mm]	Ød [mm]	e [mm]	f [mm]	g [mm]	[mm]	[kg]		0° 45° 90°
TPB 15	675	175	255	72	39	40	90	110	32x150x75	7,40	0380515100		Jetzt anfragen
TPB 20	1050	200	295	90	45	50	116	140	40x190x100	15,10	0380520100		Jetzt anfragen
TPB 25	1400	200	295	90	48	50	116	140	40x190x100	15,10	0380525100		Jetzt anfragen
TPB 30	1900	200	295	90	50	50	116	140	40x190x100	15,00	0381230000		Jetzt anfragen
TPB 32	2150	230	340	96	62	50	116	140	40x190x100	17,08	0381232002		Jetzt anfragen

WEITERE INFORMATIONEN

120° Arbeitsbereich

Der Anschlagpunkt zum Anschrauben, in den Tragfähigkeiten von 15 - 32 t.

Seine Vorteile sind:
- Kompakte Bauweise
- Vierfache Sicherheit gegen Bruch
- 120° Schwenkbereich des Bügels
- Anschraubblech dient auch als Anreissschablone

Lastbügel muss frei beweglich sein und darf sich nicht an Kanten oder am Anschlagpunkt abstützen.

Tragfähigkeiten

Anschlagart
Stück	1	1	2	2	2	2	3 o. 4	3 o. 4
Neigungswinkel	0°	90°	0°	90°	0°-45°	45°-60°	0°-45°	45°-60°
Bezeichnung	t	t	t	t	t	t	t	t
TPB 15	15	15	30	30	21	15	31,5	22,5
TPB 20	20	20	40	40	28	20	42	30
TPB 25	25	25	50	50	35	25	52,5	37,5
TPB 30	30	30	60	60	42	30	63	45
