MAXNORM Aufhängekopf für Gabelverbinder MAGV 4
Passend zum JDT Gabelkopfsystem. betehend aus A-Glied mit Ablachung und gesenkgeschmiedetem Gabelverbinder.
Natürlich sind wietere kundenspezfische Ausführungen auf Anfrage erhältlich.
Auf Anfrage auch mit RFID-Chip lieferbar.

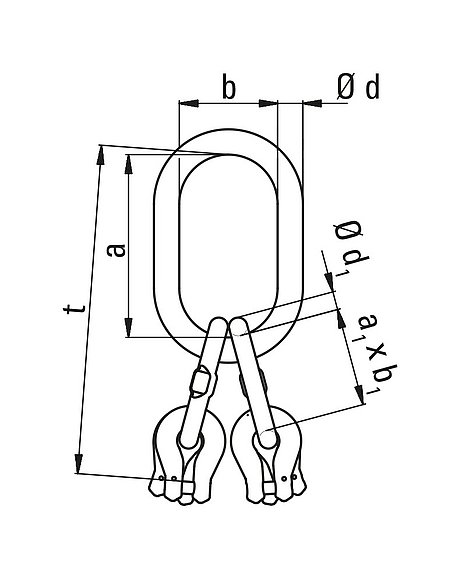

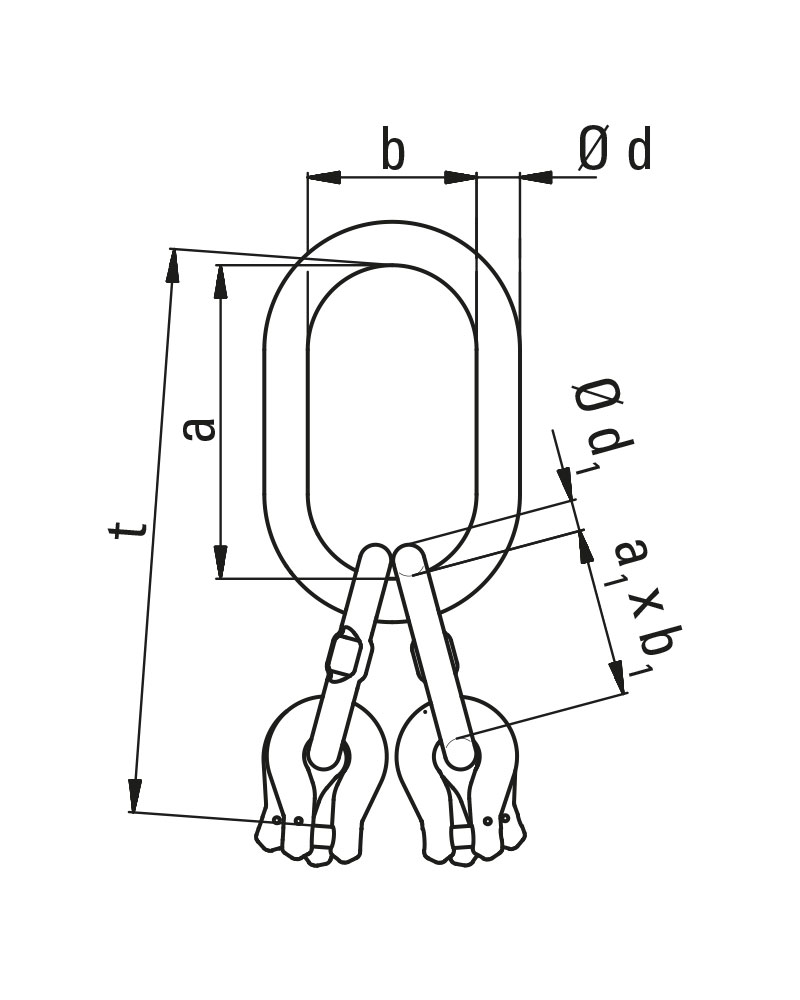

Maße und Gewicht
| Bezeichnung | Tragfähigkeit | Tragfähigkeit | Gewicht | Artikel-Nr. | Download 3D | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
0°-45° [t] |
45°-60° [t] |
ød/d1 [mm] |
a/a1 [mm] |
b/b1 [mm] |
t [mm] | [kg] | |||||
| MAGV 4-6 | 3,8 | 2,7 | 22 / 16 | 160 / 70 | 90 / 34 | 269 | 2,7 | 0322306000 | Jetzt anfragen | ||
| MAGV 4-8 | 6,3 | 4,5 | 26 / 18 | 180 / 85 | 100 / 40 | 315 | 5,2 | 0322308000 | Jetzt anfragen | ||
| MAGV 4-10 | 10,6 | 7,5 | 32 / 22 | 200 / 115 | 110 / 50 | 378 | 8,5 | 0322310000 | Jetzt anfragen | ||
| MAGV 4-13 | 17,0 | 12,0 | 36 / 26 | 260 / 140 | 140 / 65 | 478 | 15,1 | 0322313000 | Jetzt anfragen | ||
| MAGV 4-16 | 26,5 | 18,8 | 50 / 32 | 350 / 150 | 190 / 70 | 562 | 33,6 | 0322316000 | Jetzt anfragen |
