NORM8 Verbindungsschäkel TVS
Die Oberfläche ist pulverbeschichtet bzw. lackiert in RAL 3000 feuerrot.
Auf Wunsch sind weitere kundenspezifische Ausführungen auf Anfrage erhältlich.
Auf Anfrage auch mit RFID-Chip lieferbar.

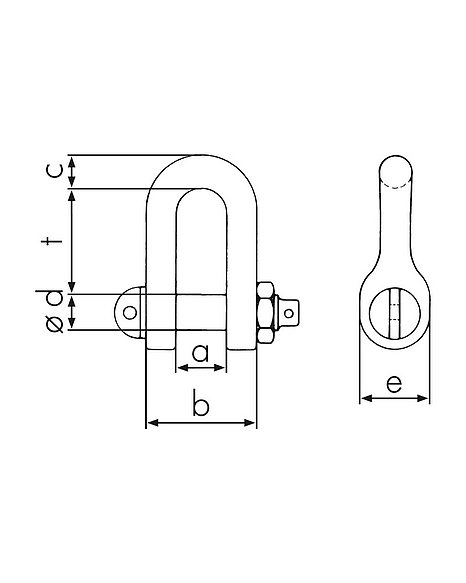

Maße und Gewicht
| Bezeichnung | Tragfähigkeit | Gewicht | Artikel-Nr. | Download 3D | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
[t] |
a [mm] |
b [mm] |
c [mm] |
ød [mm] |
e [mm] |
t [mm] | [kg] | ||||
| TVS 6 | 1,12 | 13,5 | 32 | 10 | 10 | 20 | 30 | 0,1 | 0350306001 | Jetzt anfragen | |
| TVS 8 | 2,0 | 16 | 35 | 13 | 12 | 24 | 34 | 0,2 | 0350308001 | Jetzt anfragen | |
| TVS 10 | 3,15 | 23 | 49 | 15 | 16 | 31 | 49 | 0,4 | 0350310000 | Jetzt anfragen | |
| TVS 13 | 5,3 | 27 | 61 | 19 | 20 | 38 | 61 | 0,8 | 0350313000 | Jetzt anfragen | |
| TVS 16 | 8,0 | 34 | 76 | 24 | 24 | 48 | 73 | 1,4 | 0350316000 | Jetzt anfragen | |
| TVS 18 | 10,0 | 40 | 88 | 27 | 27 | 56 | 84 | 2,2 | 0350318000 | Jetzt anfragen | |
| TVS 22 | 15,0 | 48 | 108 | 33 | 36 | 72 | 112 | 4,8 | 0350322001 | Jetzt anfragen | |
| TVS 26 | 21,2 | 53 | 121 | 37 | 39 | 78 | 120 | 6,3 | 0350326000 | Jetzt anfragen | |
| TVS 28 | 25,0 | 60 | 136 | 41 | 45 | 90 | 140 | 9,4 | 0350328000 | Jetzt anfragen | |
| TVS 32 | 31,5 | 66 | 150 | 45 | 48 | 96 | 147 | 10,8 | 0350332000 | Jetzt anfragen | |
| TVS 36 | 40,0 | 73 | 167 | 50 | 52 | 104 | 158 | 13,7 | 0350336000 | Jetzt anfragen |
