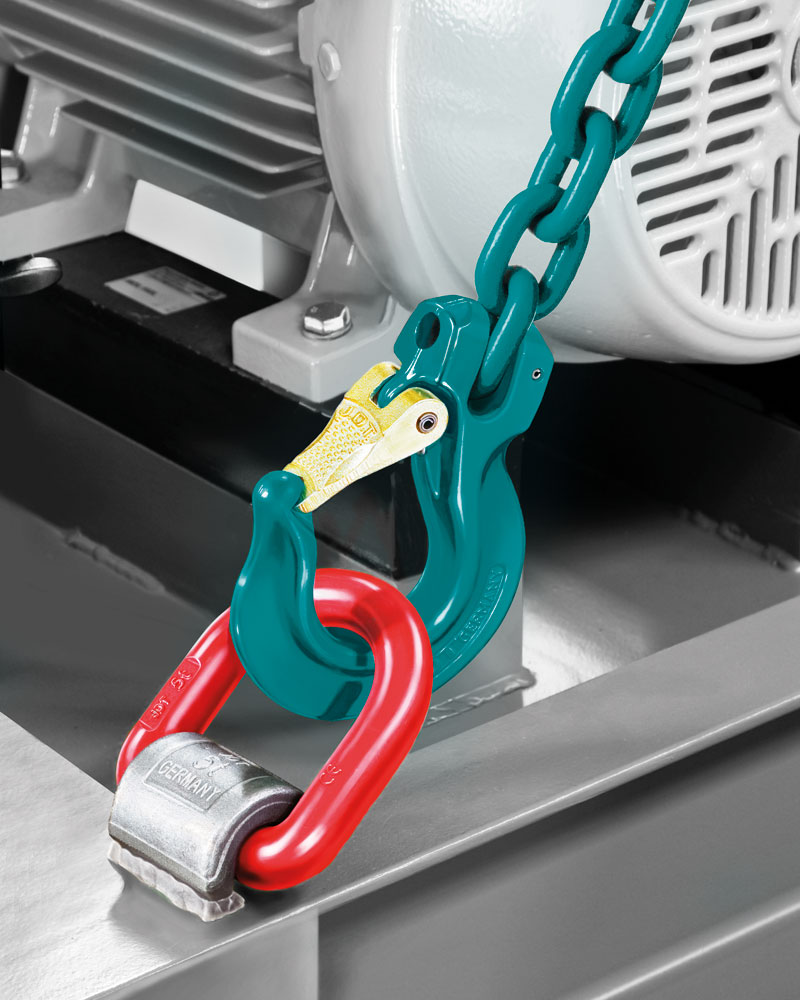

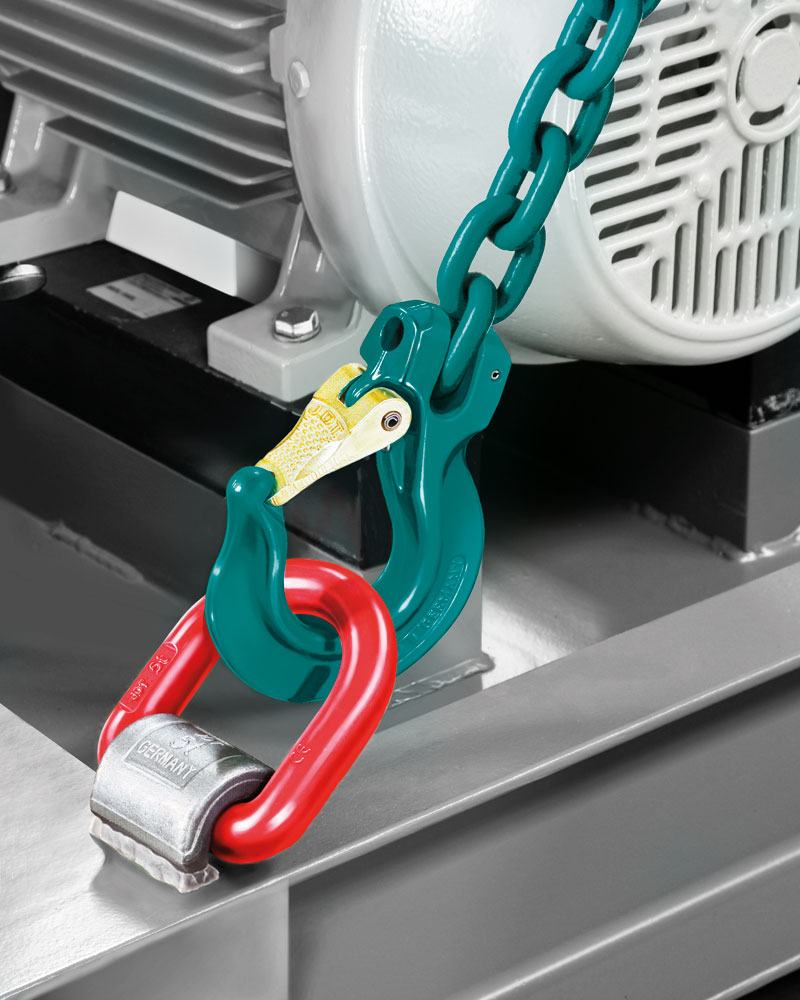

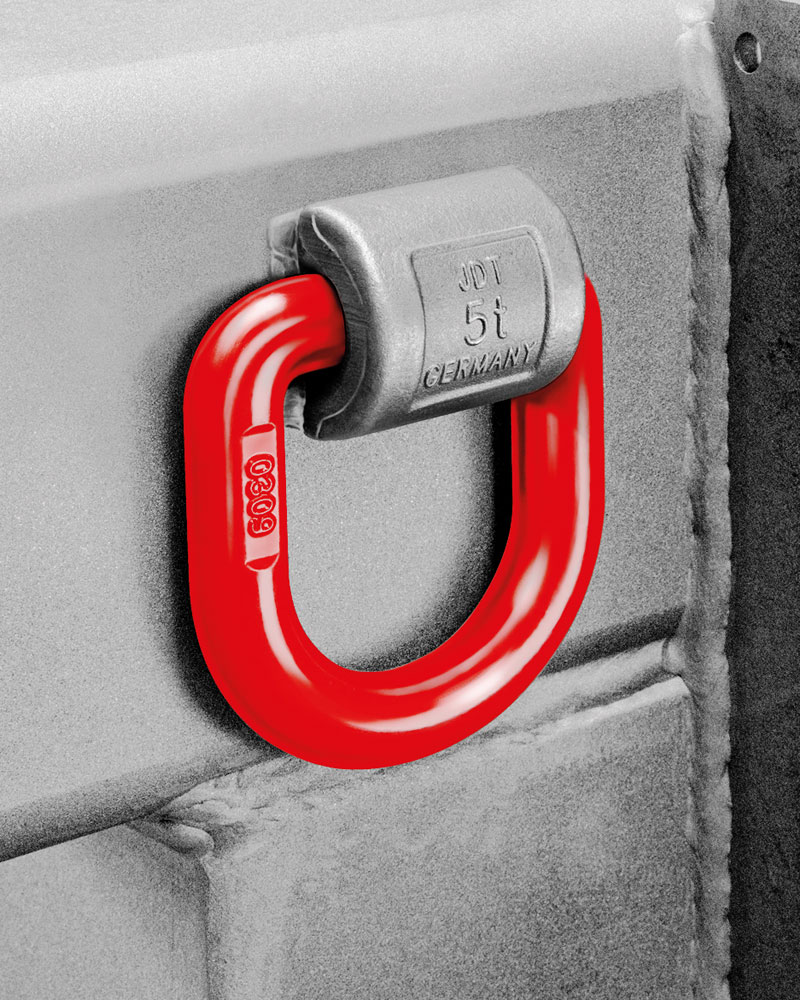

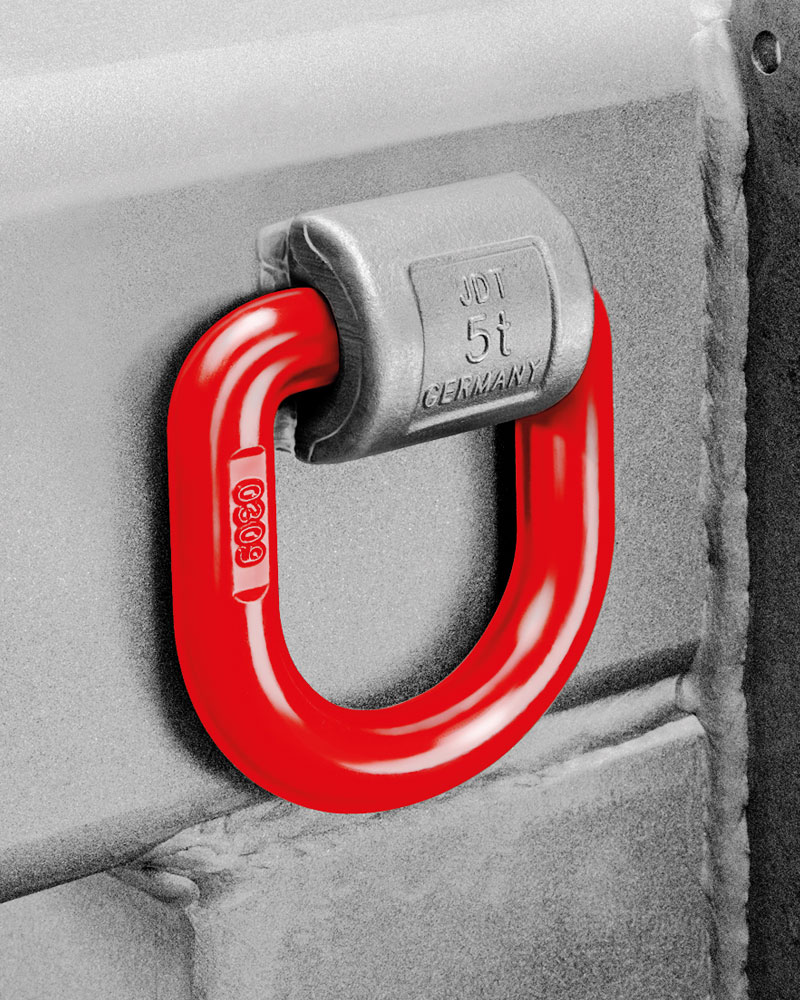

Anschlagpunkt TAPS zum Anschweißen
Der Ösenhalter ist aus Werkstoff S355J2 nach EN 10025.
Der Ösenhalter ab TAPS 20 ist aus Werkostoff 25 CrMo4 1.7218.
Abweichende Ausführungen sind auf Anfrage lieferbar.
Auf Anfrage auch mit RFID - Chip lieferbar.
TRAGFÄHIGKEITEN

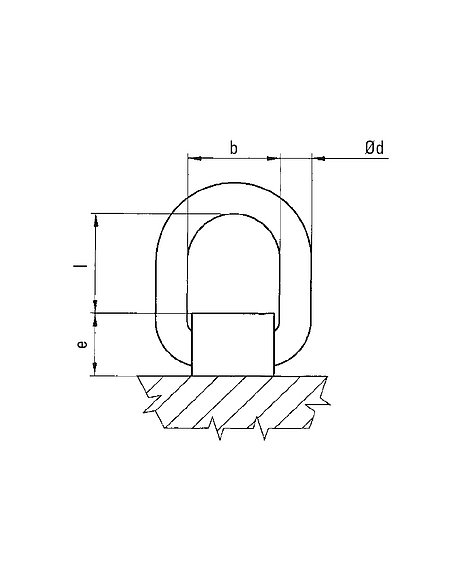

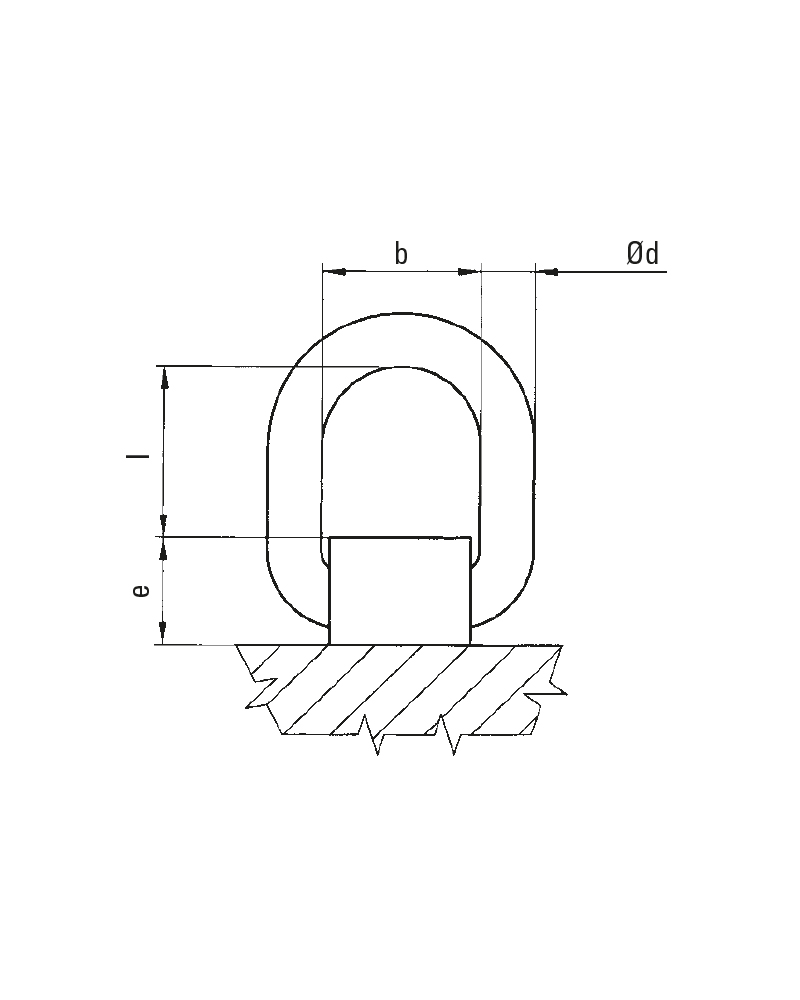

Maße und Gewicht
| Bezeichnung | Gewicht | Artikel-Nr. | Download 3D | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
a [mm] |
b [mm] |
c [mm] |
d [mm] |
e [mm] |
f [mm] |
l [mm] | [kg] | 0° 45° 90° | ||||
| TAPS 1 | 32 | 38 | 32 | 13 | 25 | 70 | 42 | 0,32 | 0381701000 | Jetzt anfragen | ||
| TAPS 2 | 34 | 40 | 34 | 14 | 26 | 72 | 42 | 0,33 | 0381702000 | Jetzt anfragen | ||
| TAPS 3 | 47 | 56 | 50 | 18 | 36 | 92 | 54 | 0,84 | 0381703000 | Jetzt anfragen | ||
| TAPS 5 | 55 | 67 | 60 | 22 | 46 | 111 | 63 | 1,56 | 0381705000 | Jetzt anfragen | ||
| TAPS 8 | 68 | 80 | 68 | 26 | 54 | 127 | 68 | 2,62 | 0381708000 | Jetzt anfragen | ||
| TAPS 15 | 82 | 125 | 100 | 30 | 60 | 190 | 120 | 5,4 | 0380415000 | Jetzt anfragen | ||
| TAPS 20 | 125 | 150 | 125 | 46 | 90 | 254 | 155 | 16,0 | 0380420000 | Jetzt anfragen | ||
| TAPS 25 | 135 | 170 | 140 | 52 | 100 | 288 | 175 | 22,8 | 0380425000 | Jetzt anfragen | ||
| TAPS 30 | 155 | 200 | 170 | 57 | 110 | 334 | 210 | 32,3 | 0380430000 | Jetzt anfragen | ||
| TAPS 35 | 170 | 200 | 170 | 57 | 120 | 346 | 210 | 34,7 | 0380435000 | Jetzt anfragen | ||
| TAPS 40 | 180 | 210 | 185 | 62 | 130 | 363 | 220 | 45,2 | 0380440000 | Jetzt anfragen | ||
| TAPS 50 | 190 | 230 | 180 | 73 | 135 | 395 | 235 | 56,5 | 0380450000 | Jetzt anfragen | ||
| TAPS 63 | 190 | 230 | 180 | 73 | 135 | 395 | 235 | 56,5 | 0380463000 | Jetzt anfragen |
Zusatzinformationen
Anschlagpunkt zum Anschweißen in
den Tragfähigkeiten von 1 - 63 t.
Seine Vorteile sind:
- Kompakte Bauweise
- Vierfache Sicherheit gegen Bruch
- 180° Schwenkbereich des Bügels
- Ösenhalter aus Werkstoff S355JR nach EN 10025
- Halter ab TAPS 20 aus Werkstoff 25 CrMo4, Werkstoff-Nr. 1.7218
180° schwenkbar

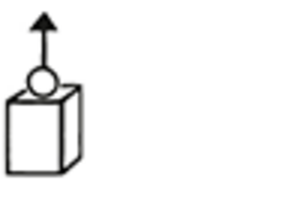

| Anschlagart |  |  |  |  |  |  | |||
| Stück | 1 | 1 | 2 | 2 | 2 | 2 | 3 o. 4 | 3 o. 4 | |
| Neigungswinkel | 0° | 90° | 0° | 90° | 0°-45° | 45°-60° | 0°-45° | 45°-60° | |
| Tragfähigkeit | Tragfähigkeit | Tragfähigkeit | Tragfähigkeit | Tragfähigkeit | Tragfähigkeit | Tragfähigkeit | Tragfähigkeit | ||
| Bezeichnung | t | t | t | t | t | t | t | t | |
| TAPS 1 | 1,6 | 1,12 | 3,2 | 2,24 | 1,5 | 1,12 | 2,36 | 1,6 | |
| TAPS 2 | 3 | 2 | 6 | 4 | 2,8 | 2 | 4 | 3 | |
| TAPS 3 | 4,75 | 3,15 | 9,5 | 6,3 | 4,25 | 3,15 | 6,3 | 4,75 | |
| TAPS 5 | 8 | 5,3 | 16 | 10,6 | 7,1 | 5,3 | 11,2 | 8 | |
| TAPS 8 | 12 | 8 | 24 | 16 | 11,2 | 8 | 16 | 12 | |
| TAPS 15 | 22,4 | 15 | 45 | 30 | 21,2 | 15 | 31,5 | 22,4 | |
| TAPS 20 | 30 | 20 | 60 | 40 | 30 | 20 | 40 | 30 | |
| TAPS 25 | 37,5 | 25 | 75 | 50 | 33,5 | 25 | 50 | 37,5 | |
| TAPS 30 | 45 | 30 | 90 | 60 | 45 | 30 | 63 | 45 | |
| TAPS 35 | 50 | 35 | 100 | 70 | 47,5 | 35 | 70 | 50 | |
| TAPS 40 | 60 | 40 | 120 | 80 | 56 | 40 | 80 | 60 | |
| TAPS 50 | 71 | 50 | 142 | 100 | 70 | 50 | 100 | 71 | |
| TAPS 63 | 75 | 63 | 150 | 126 | 90 | 63 | 132 | 95 | |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
