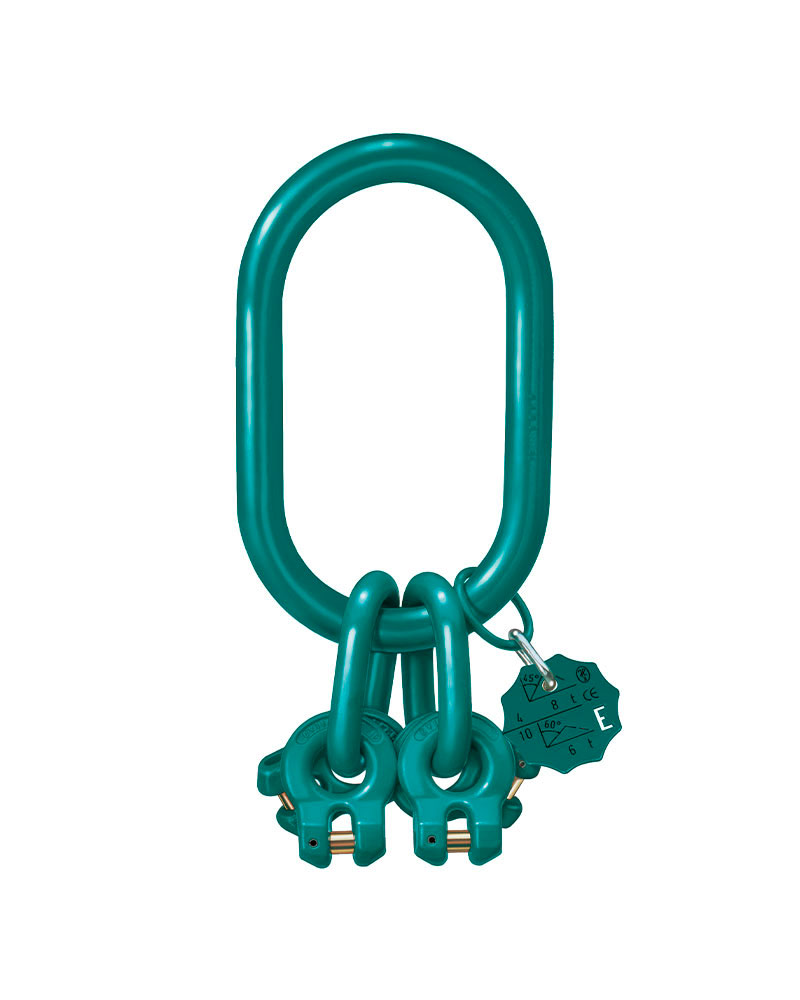

ENORM Sonderaufhängekopf ESAK 3/4 mit Gabelverbinder für Einfachkranhaken Nr. 8 - Nr. 40
Die Oberfläche ist pulverbeschichtet bzw. lackiert in RAL 5021 wasserblau.
Auf Wunsch sind weitere kundenspezifische Ausführungen auf Anfrage erhältlich.
Auf Anfrage auch mit RFID - Chip lieferbar.

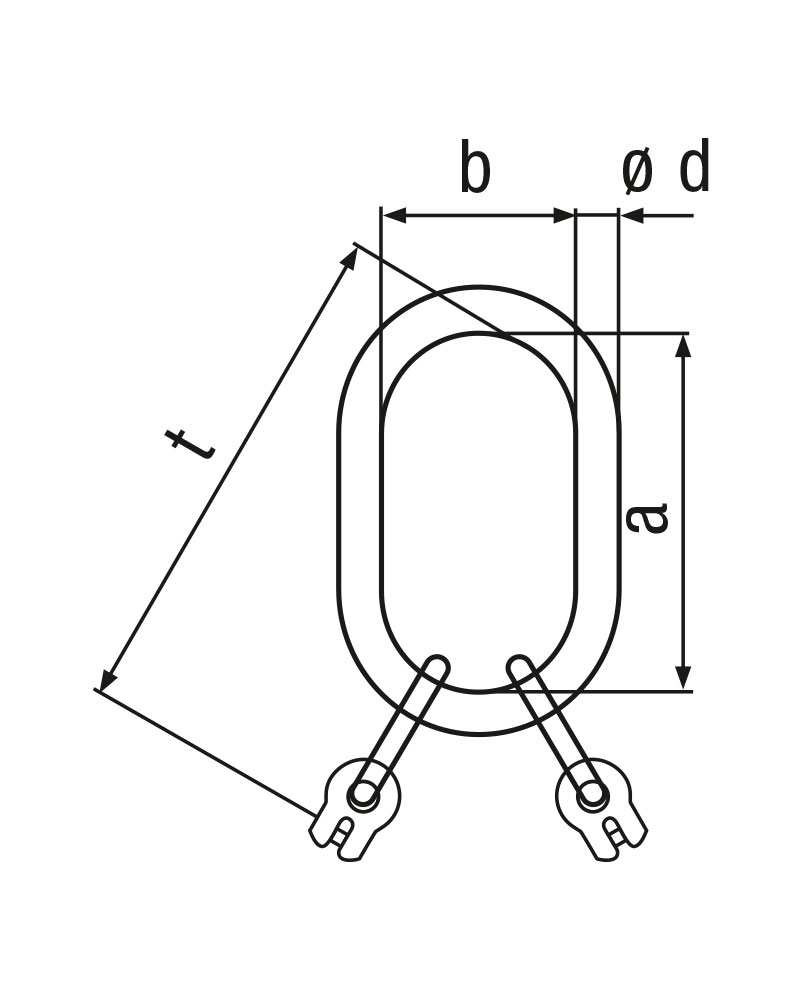

Maße und Gewicht
für Einfachkranhaken bis Nr. 8 (DIN 15400 / DIN 15401)
| Bezeichnung | Tragfähigkeit | Tragfähigkeit | Gewicht | Artikel-Nr. | Download 3D | |||||
|---|---|---|---|---|---|---|---|---|---|---|
|
0°-45° [t] |
45°-60° [t] |
ød [mm] |
a [mm] |
b [mm] |
t [mm] | [kg] | ||||
| ESAK 4-6-8 | 3,0 | 2,12 | 20 | 180 | 100 | 280 | 2,6 | 0332706000 | Jetzt anfragen | |
| ESAK 4-8-8 | 5,3 | 3,75 | 22 | 180 | 100 | 291 | 3,4 | 0332708000 | Jetzt anfragen |
Maße und Gewicht
für Einfachkranhaken bis Nr. 16 (DIN 15400 / DIN 15401)
| Bezeichnung | Tragfähigkeit | Tragfähigkeit | Gewicht | Artikel-Nr. | Download 3D | |||||
|---|---|---|---|---|---|---|---|---|---|---|
|
0°-45° [t] |
45°-60° [t] |
ød [mm] |
a [mm] |
b [mm] |
t [mm] | [kg] | ||||
| ESAK 4-6-16 | 3,0 | 2,12 | 22 | 260 | 140 | 360 | 3,5 | 0333006000 | Jetzt anfragen | |
| ESAK 4-8-16 | 5,3 | 3,75 | 26 | 260 | 140 | 386 | 5,3 | 0333008000 | Jetzt anfragen | |
| ESAK 4-10-16 | 8,4 | 6,0 | 30 | 260 | 140 | 396 | 7,2 | 0333010000 | Jetzt anfragen | |
| ESAK 4-13-16 | 14,0 | 10,0 | 34 | 260 | 140 | 438 | 11,2 | 0333013000 | Jetzt anfragen |
Maße und Gewicht
für Einfachkranhaken bis Nr. 25 (DIN 15400 / DIN 15401)
| Bezeichnung | Tragfähigkeit | Tragfähigkeit | Gewicht | Artikel-Nr. | Download 3D | |||||
|---|---|---|---|---|---|---|---|---|---|---|
|
0°-45° [t] |
45°-60° [t] |
ød [mm] |
a [mm] |
b [mm] |
t [mm] | [kg] | ||||
| ESAK 4-6-25 | 3,0 | 2,12 | 24 | 340 | 180 | 440 | 4,4 | 0333306000 | Jetzt anfragen | |
| ESAK 4-8-25 | 5,3 | 3,75 | 28 | 340 | 180 | 466 | 7,1 | 0333308000 | Jetzt anfragen | |
| ESAK 4-10-25 | 8,4 | 6,0 | 32 | 340 | 180 | 476 | 9 | 0333310000 | Jetzt anfragen | |
| ESAK 4-13-25 | 14,0 | 10,0 | 38 | 340 | 180 | 518 | 14,3 | 0333313000 | Jetzt anfragen | |
| ESAK 4-16-25 | 21,2 | 15,0 | 42 | 340 | 180 | 558 | 21,2 | 0333316000 | Jetzt anfragen |
Maße und Gewicht
für Einfachkranhaken bis Nr. 40 (DIN 15400 / DIN 15401)
| Bezeichnung | Tragfähigkeit | Tragfähigkeit | Gewicht | Artikel-Nr. | Download 3D | |||||
|---|---|---|---|---|---|---|---|---|---|---|
|
0°-45° [t] |
45°-60° [t] |
ød [mm] |
a [mm] |
b [mm] |
t [mm] | [kg] | ||||
| ESAK 4-6-40 | 3,0 | 2,12 | 26 | 430 | 220 | 530 | 6,2 | 0333606000 | Jetzt anfragen | |
| ESAK 4-8-40 | 5,3 | 3,75 | 30 | 430 | 220 | 556 | 8,7 | 0333608000 | Jetzt anfragen | |
| ESAK 4-10-40 | 8,4 | 6,0 | 34 | 430 | 220 | 596 | 12,5 | 0333610000 | Jetzt anfragen | |
| ESAK 4-13-40 | 14,0 | 10,0 | 40 | 430 | 220 | 633 | 19 | 0333613000 | Jetzt anfragen | |
| ESAK 4-16-40 | 21,2 | 15,0 | 42 | 430 | 220 | 648 | 24 | 0333616000 | Jetzt anfragen | |
| ESAK 4-18-40 | 26,5 | 19,0 | 48 | 430 | 220 | 669 | 33 | 0333618000 | Jetzt anfragen | |
| ESAK 4-22-40 | 40,0 | 28,0 | 54 | 430 | 220 | 704 | 46 | 0333622000 | Jetzt anfragen |
