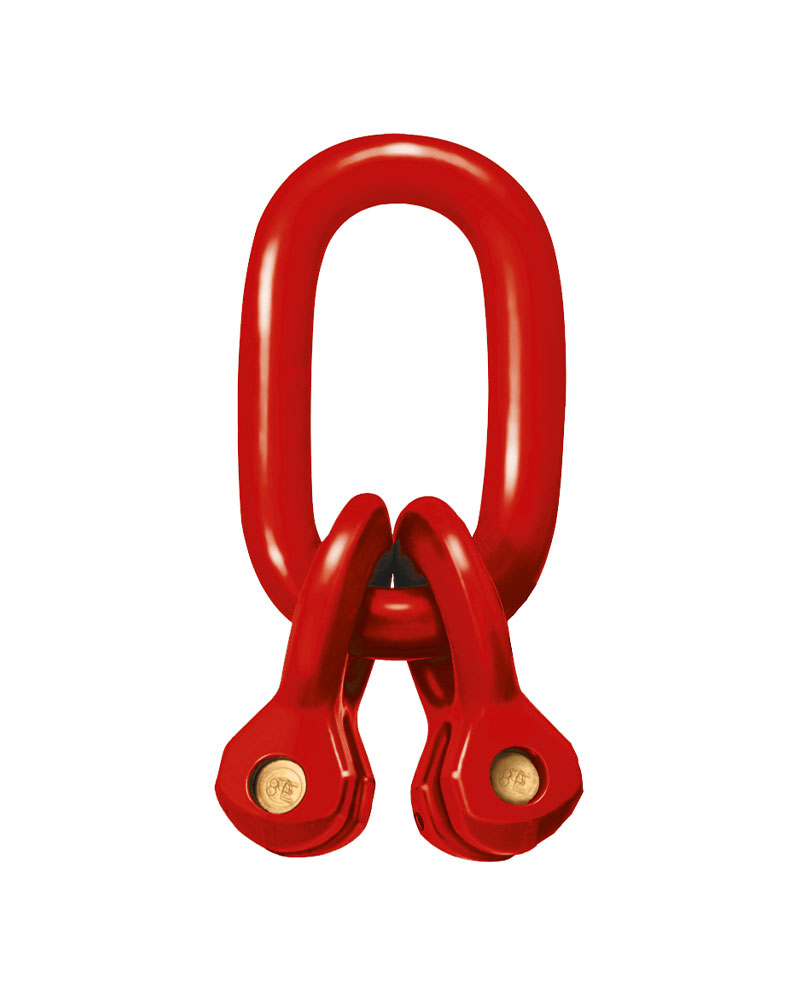

NORM8 B-Aufhängekopf mit Gabelverbinder TBGV 2
Die Oberfläche ist pulverbeschichtet bzw. lackiert in RAL 3000 feuerrot.
Bestehend aus einem NORM8 Zwischenglied und gesenkgeschmiedetem Gabelverbinder.
Auf Wunsch sind weitere kundenspezifische Ausführungen auf Anfrage erhältlich.
Auf Anfrage auch mit RFID - Chip lieferbar.

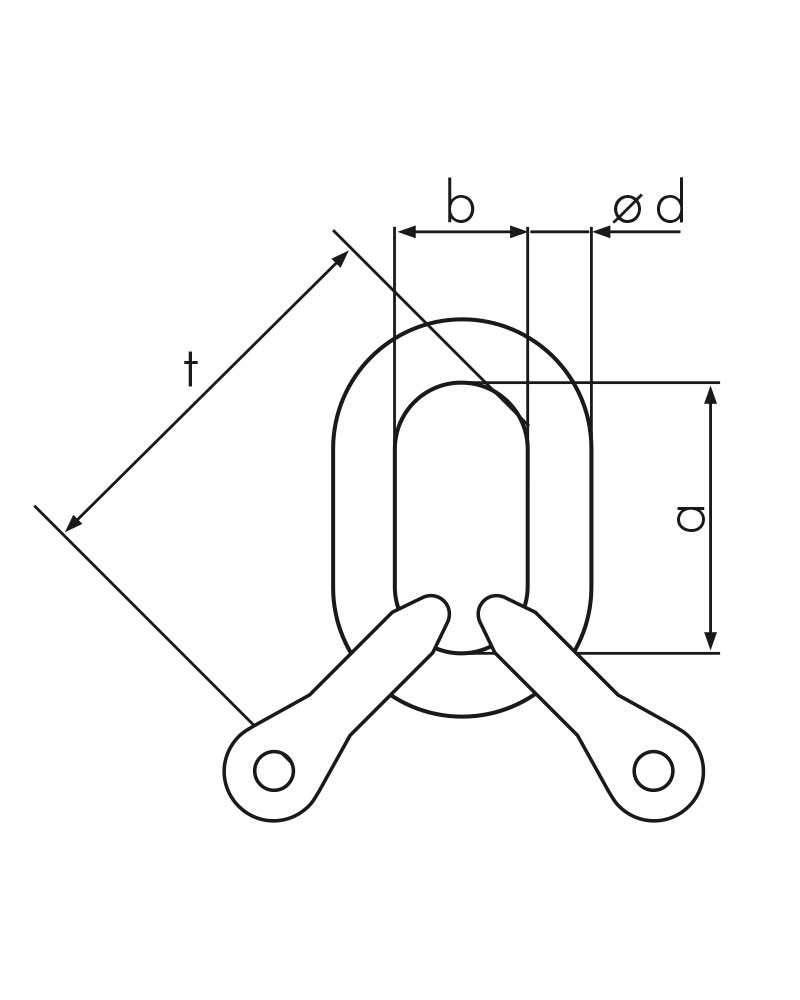

Maße und Gewicht
| Bezeichnung | Tragfähigkeit | Tragfähigkeit | Gewicht | Artikel-Nr. | Download 3D | |||||
|---|---|---|---|---|---|---|---|---|---|---|
|
0°-45° [t] |
45°-60° [t] |
ød [mm] |
a [mm] |
b [mm] |
t [mm] | [kg] | ||||
| TBGV 2-6 | 1,6 | 1,12 | 13 | 54 | 25 | 84 | 0,45 | 0321206000 | Jetzt anfragen | |
| TBGV 2-8 | 2,8 | 2,0 | 16 | 70 | 34 | 111 | 0,95 | 0321208000 | Jetzt anfragen | |
| TBGV 2-10 | 4,25 | 3,15 | 18 | 85 | 40 | 136 | 1,43 | 0321210000 | Jetzt anfragen | |
| TBGV 2-13 | 7,5 | 5,3 | 22 | 115 | 50 | 178 | 2,7 | 0321213000 | Jetzt anfragen | |
| TBGV 2-16 | 11,2 | 8,0 | 26 | 140 | 65 | 218 | 5,7 | 0321216000 | Jetzt anfragen | |
| TBGV 2-18 | 14,0 | 10, | 32 | 150 | 70 | 239 | 7,9 | 0321218000 | Jetzt anfragen | |
| TBGV 2-22 | 21,2 | 15,0 | 36 | 170 | 75 | 274 | 10,3 | 0321222000 | Jetzt anfragen |
