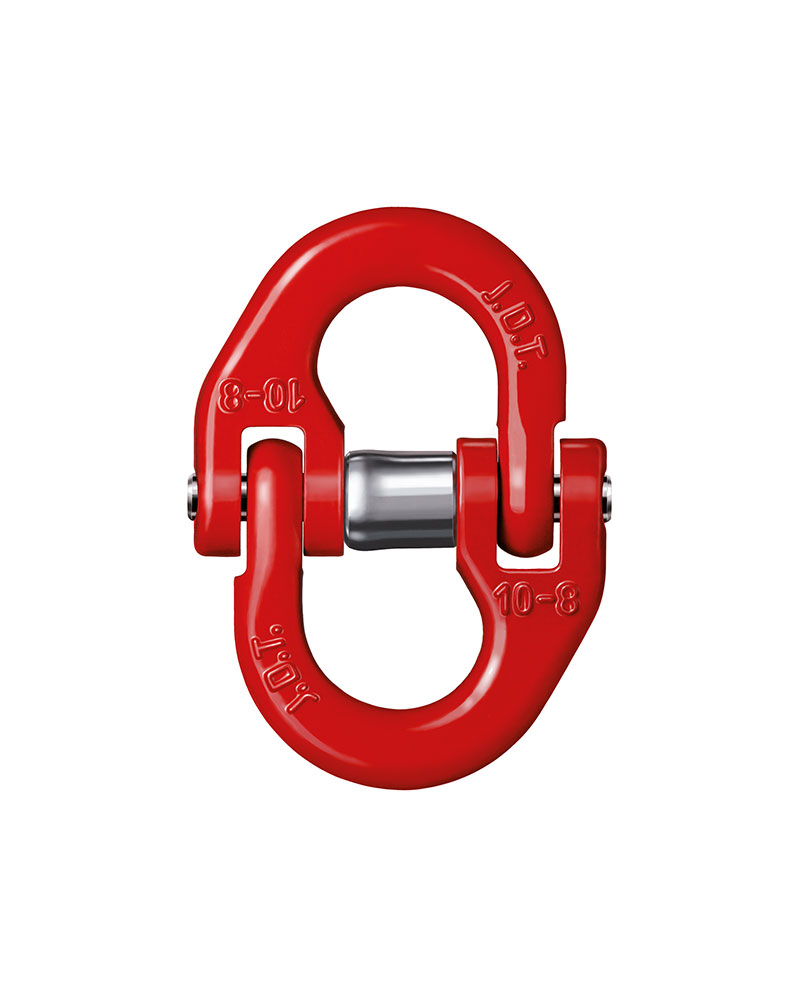

NORM8 Bügelschloss TBS
Die Schlosshälften sind durch Bolzen und Hülse gesichert.
Die Oberfläche ist pulverbeschichtet bzw. lackiert in RAL 3000 feuerrot.
Auf Wunsch sind weitere kundenspezifische Ausführungen auf Anfrage erhältlich.
Auf Anfrage auch mit RFID-Chip lieferbar.

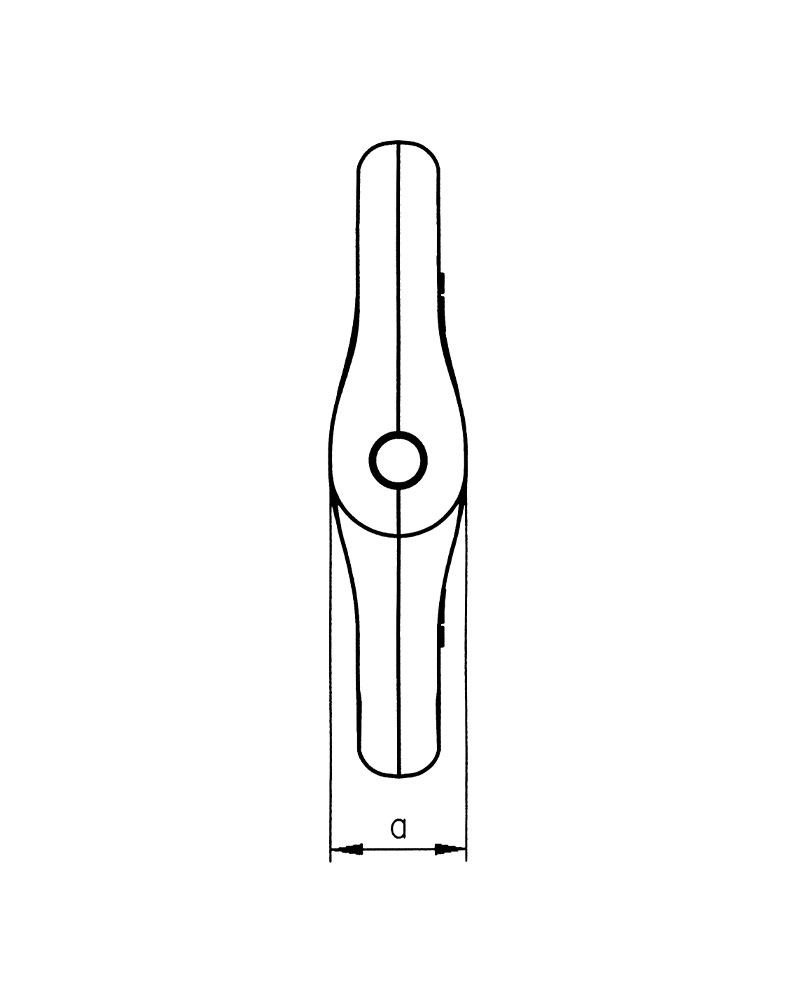

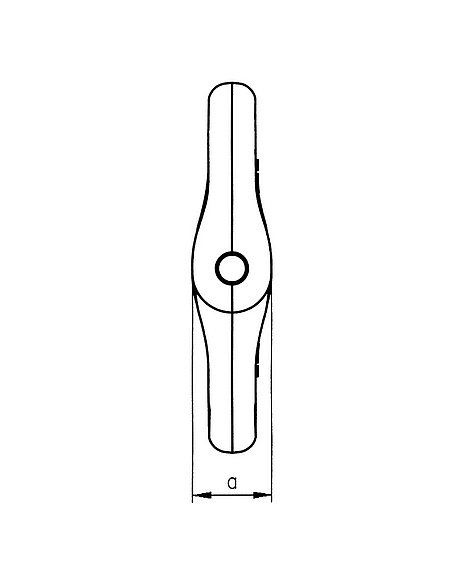

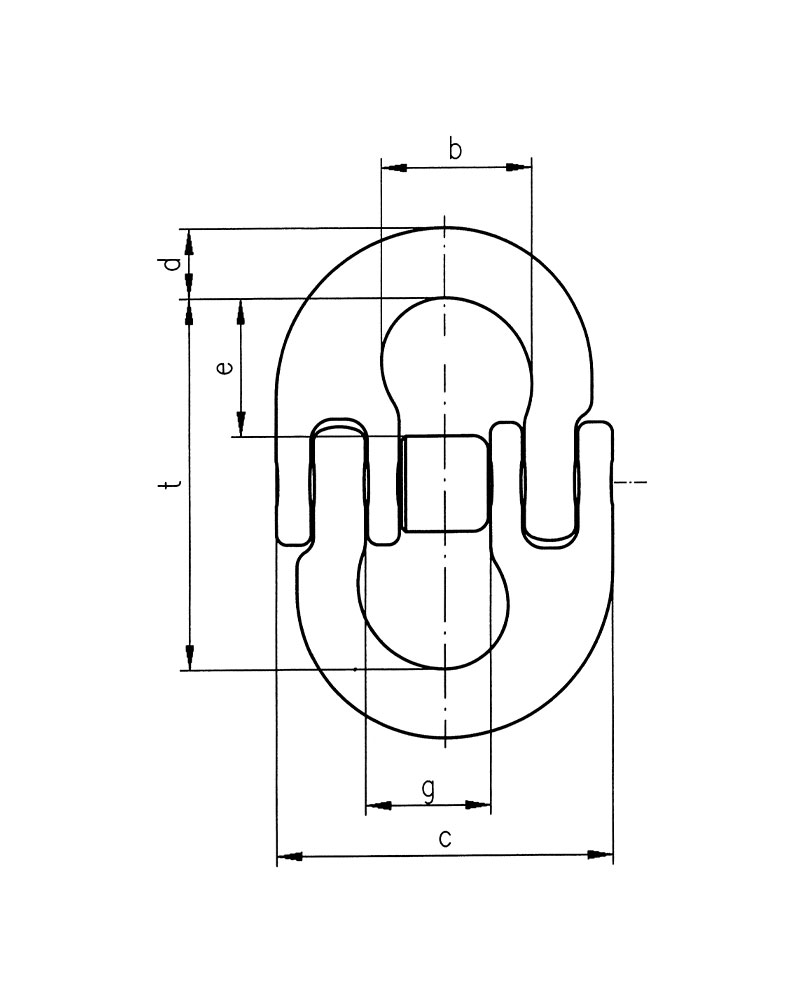

Maße und Gewicht
Bezeichnung | Tragfähigkeit | Gewicht | Artikel-Nr. | Download 3D | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
[t] |
a [mm] |
b [mm] |
c [mm] |
d [mm] |
e [mm] |
g [mm] |
t [mm] | [kg] | ||||
TBS 6 | 1,12 | 11 | 19 | 40 | 8 | 17 | 17 | 45 | 0,1 | 0352106000 | Jetzt anfragen | |
TBS 8 | 2,0 | 14 | 22 | 53 | 11 | 22 | 21 | 59 | 0,2 | 0352108000 | Jetzt anfragen | |
TBS 10 | 3,15 | 18 | 29 | 68 | 12 | 26 | 28 | 70 | 0,3 | 0352110000 | Jetzt anfragen | |
TBS 13 | 5,3 | 23 | 33 | 77 | 16 | 32 | 30 | 87 | 0,6 | 0352113000 | Jetzt anfragen | |
TBS 16 | 8,0 | 27 | 40 | 94 | 22 | 39 | 35 | 103 | 1,2 | 0352116000 | Jetzt anfragen | |
TBS 18 | 10,0 | 37 | 51 | 120 | 23 | 48 | 48 | 125 | 1,6 | 0352118000 | Jetzt anfragen | |
TBS 20 | 12,5 | 37 | 50 | 112 | 24 | 47 | 45 | 125 | 2 | 0352120000 | Jetzt anfragen | |
TBS 22 | 15,0 | 40 | 54 | 120 | 28 | 52 | 48 | 133 | 2,6 | 0350122000 | Jetzt anfragen | |
TBS 26 | 21,2 | 50 | 70 | 161 | 30 | 65 | 61 | 168 | 5 | 0352126000 | Jetzt anfragen | |
TBS 32 | 31,5 | 55 | 79 | 186 | 34 | 73 | 71 | 190 | 6,8 | 0352132000 | Jetzt anfragen | |
TBS 36 | 40,0 | 70 | 97 | 227 | 46 | 84 | 85 | 235 | 15,6 | 0352136000 | Jetzt anfragen | |
TBS 40 | 50,0 | 70 | 97 | 227 | 46 | 84 | 85 | 235 | 15,6 | 0352140000 | Jetzt anfragen | |
TBS 45 | 63,0 | 80 | 106 | 257 | 60 | 89 | 90 | 248 | 22,4 | 0352145000 | Jetzt anfragen |
