ENORM Zurrpunkt >Flat Point< zum Zurren

Der Flat Point FP ist ein drehbarer Anschlagpunkt zum Anschrauben mit Schraube. Befestigung durch eine rissgeprüfte Schraube nach DIN EN ISO 4014, Festigkeitsklasse 10.9.

Alle handelsüblichen Gewindeausführungen von Zoll- bis Rundgewinde sind auf Anfrage lieferbar.
Abweichende Gewindeausführungen und Längen sind auf Anfrage lieferbar (FPSO).
Auf Anfrage auch mit RFID - Chip lieferbar.

TRAGFÄHIGKEITEN

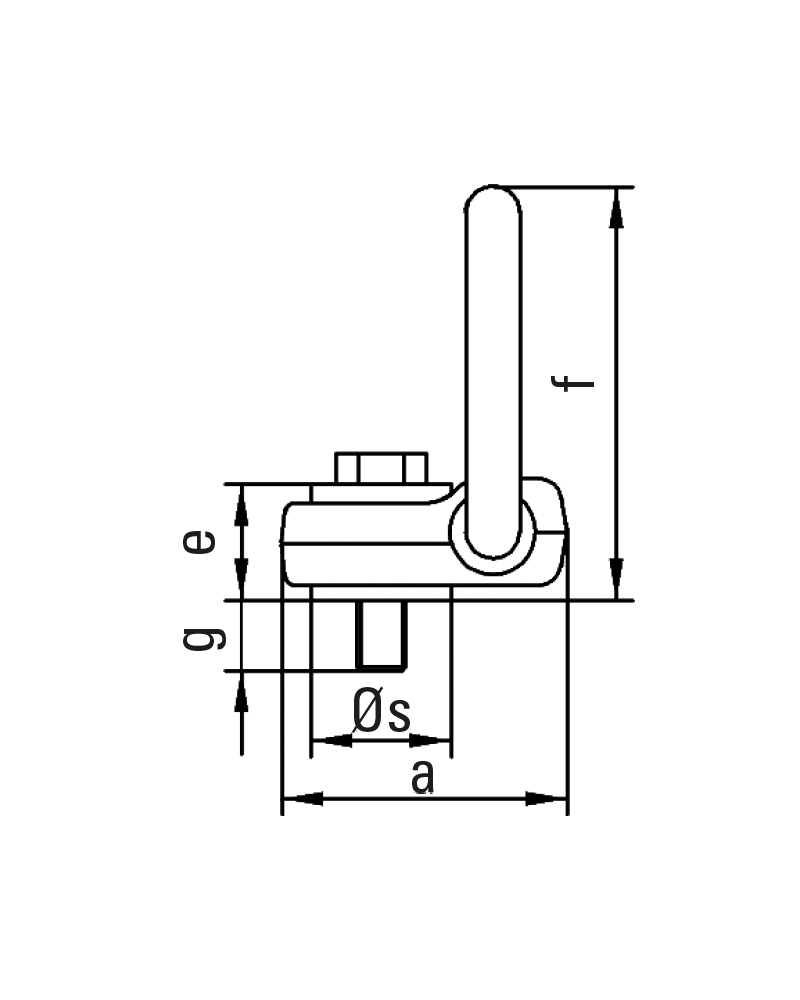

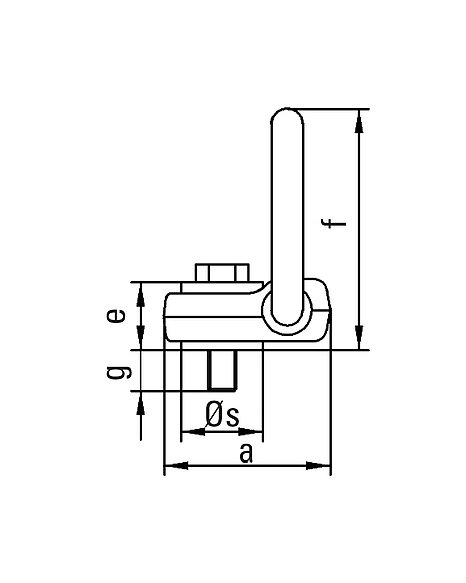

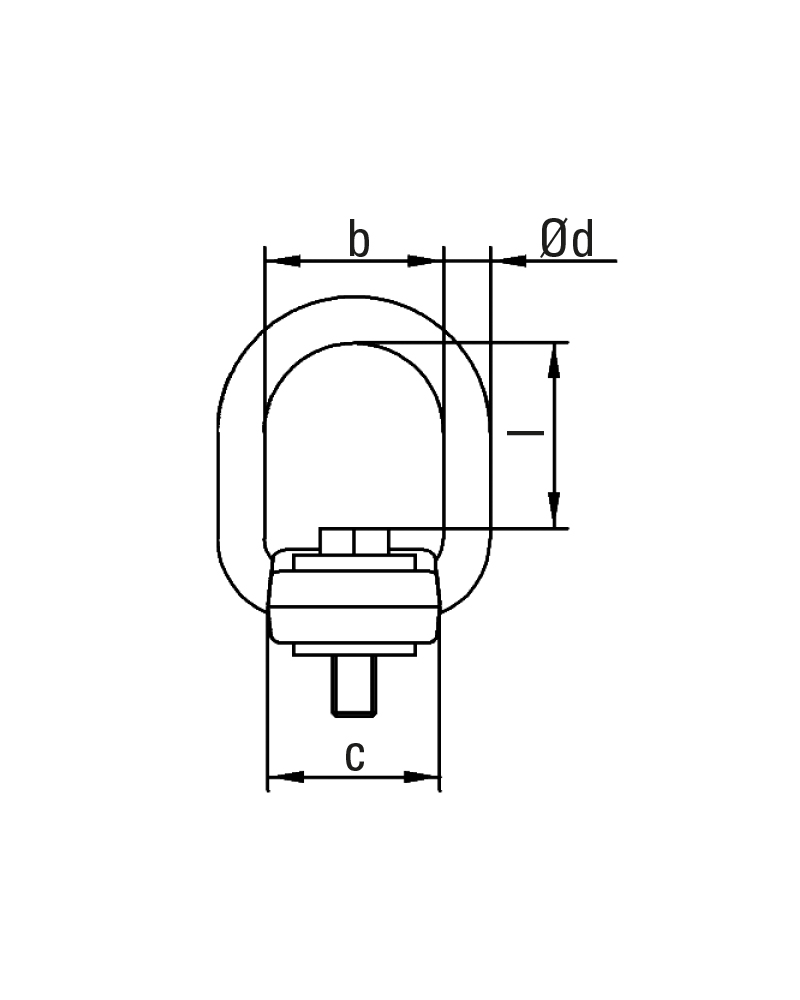

Maße und Gewicht

JDT Schrauben nach DIN EN ISO 4014 (DIN 931) - Festigkeitsklasse 10.9, rissgeprüft.
Bezeichnung	JDT Schraube	Anzugsmoment	Tragfähigkeit	Zurrkraft										Gewicht	Artikel-Nr.
	[mm]	[Nm]	[t]	[daN]	a [mm]	b [mm]	c [mm]	d [mm]	e [mm]	f [mm]	g [mm]	l [mm]	Øs [mm]	[kg]
FP 0,5	M 10 x 40	40	0,5	1.000	69	50	48	13	28	100	12	52	34	0,71	0381100000	Jetzt anfragen
FP 0,8	M 12 x 45	65	0,8	1.600	69	50	48	13	28	100	17	51	34	0,73	0381101000	Jetzt anfragen
FP 1,5	M 16 x 55	160	1,5	3.000	69	50	48	13	28	100	27	49	34	0,77	0381101500	Jetzt anfragen
FP 2,5	M 20 x 70	250	2,5	5.000	69	50	48	13	33	103	37	44	41	0,92	0381102100	Jetzt anfragen
FP 4-S	M 24 x 80	300	4,0	8.000	69	50	48	13	34	103	46	40	41	1,05	0381104200	Jetzt anfragen
FP 4	M 24 x 80	300	4,0	8.000	104	76	72	18	39	147	41	74	58	2,5	0381104000	Jetzt anfragen
FP 5	M 27 x 90	400	5,3	10.000	104	76	72	18	39	147	51	72	58	2,63	0381105000	Jetzt anfragen
FP 6	M 30 x 90	500	6,0	12.000	104	76	72	18	39	147	51	70	58	2,74	0381106000	Jetzt anfragen
FP 8	M 36 x 100	600	8,0	16.000	104	76	72	18	43	147	57	62	58	3,15	0381108000	Jetzt anfragen
FP 10	M 42 x 110	1000	160	107	99	34,5	65,5	236	44,5	110	90	10,4			0381110000	Jetzt anfragen
FP 15	M 48 x 120	2000	160	107	99	34,5	65,5	236	54,4	106	90	11,0			0381115000	Jetzt anfragen

Zusatzinformationen

Zurrpunkt >Flat Point<

Die Vorteile sind:
- 2-fache Sicherheit gegen Bruch in allen Belastungsrichtungen
- Sehr flache Bauform
- 360° drehbar

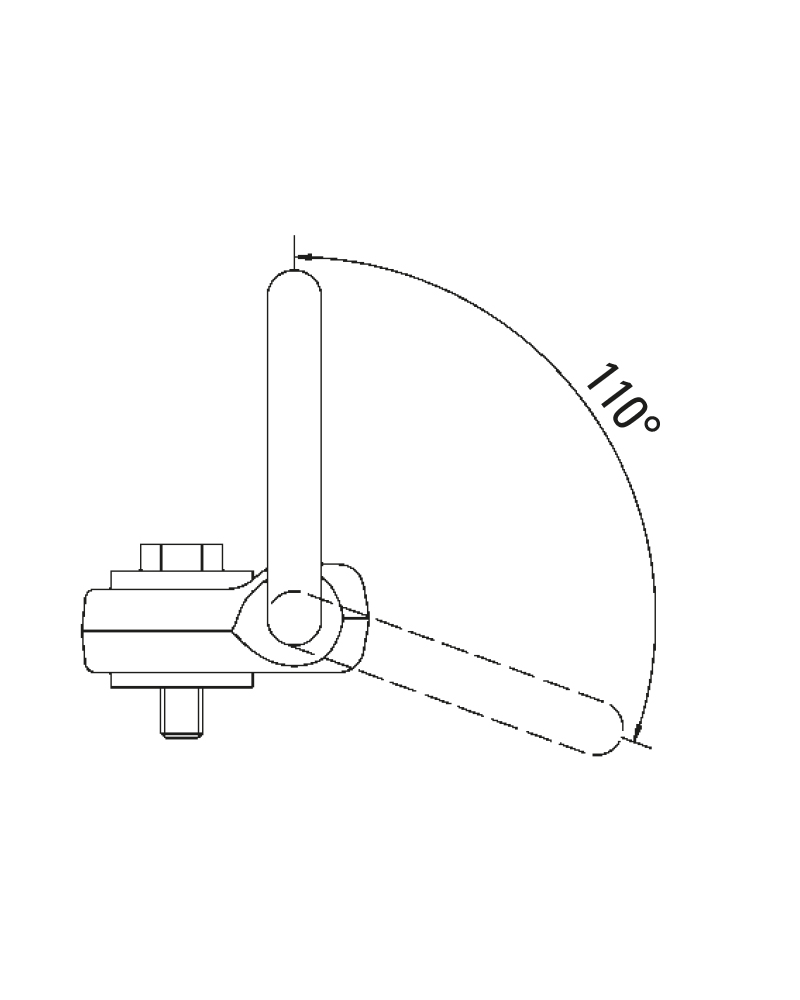

-110° zulässiger Arbeitsbereich des Aufnahmegliedes
- Glied selbstständig arretierend
