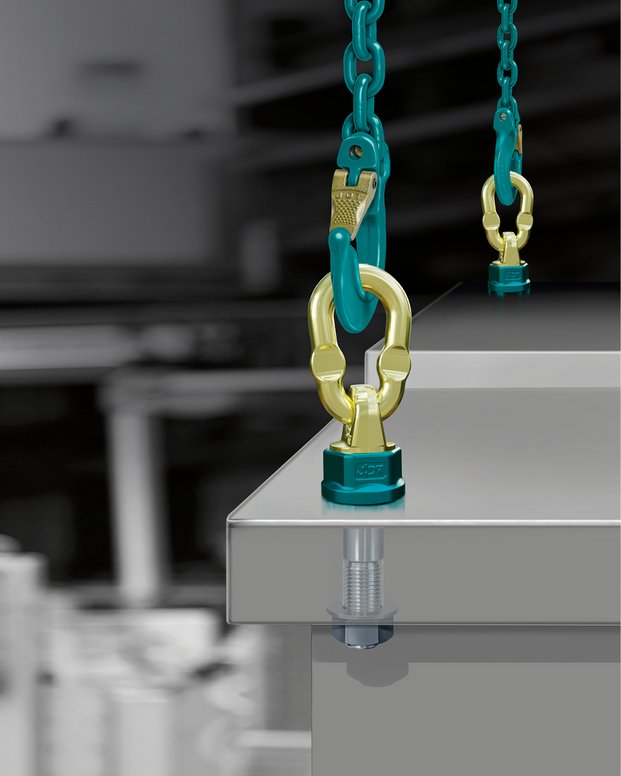

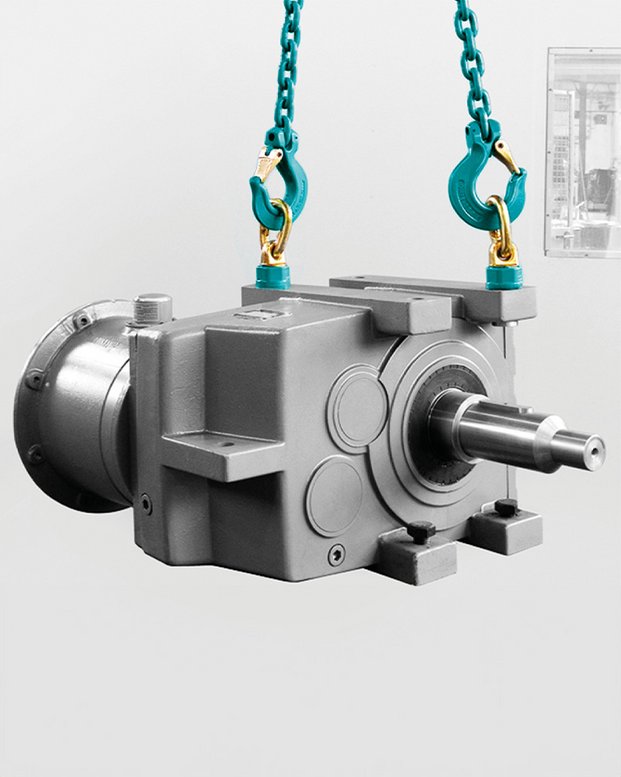

Attachment swivel >THEIPA Point<

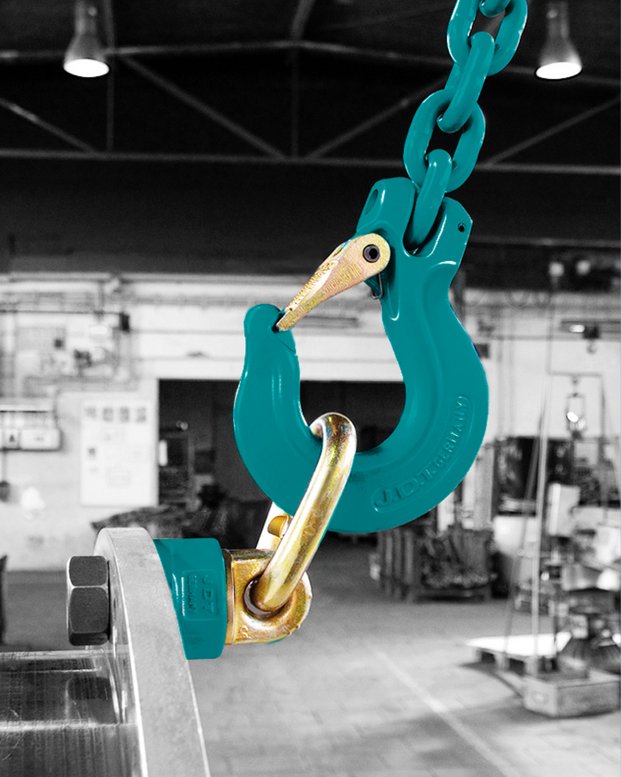

Rotatable attachment swivel TP with ball bearing. Crimpfeature on the link prevents the link from kinking.
The galvanized coating provides an optimal corrosion protection.

PDF-Download (copy 8)

[Translate to EN:]

Download Betriebsanleitung

BG Zulassung TP

Download 3D-Daten (copy 8)

[Translate to EN:]

Download

Additional information

Zusatzinformationen

Othe threads and lenghts are available on request (TPSO).
With RFID -chip available.

WLL

measurements and weight (TP 0,7 - TP 6,7)

Code	Thread version	Tightening torque	Pitch					Link	Weight	Ident no.
	d x e [mm]	[Nm]	DIN 13	Øb [mm]	g <	SW <	t <	Øxt₁ x b₁ [mm]	[kg]
TP 0,7	M 8 x 18	8 - 25	1,25	36,5	48	34	41	13x55x32	0,40	0381400008	Request here
	M 10 x 18	10 - 40	1,5	36,5	48	34	41	13x55x32	0,42	0381400001	Request here
	M 12 x 18	15 - 40	1,75	36,5	48	34	41	13x55x32	0,43	0381400000	Request here
	M 12 x 25	15 - 40	1,75	36,5	48	34	41	13x55x32	0,43	0381400002	Request here
	M 14 x 20	30 - 40	2	36,5	48	34	41	13x55x32	0,43	0381400003	Request here
TP 1,4	M 16 x 20	45 - 130	2	36,5	48	34	41	13x55x32	0,43	0381401000	Request here
	M 16 x 30	45 - 130	2	36,5	48	34	41	13x55x32	0,44	0381401001	Request here
	M 20 x 30	75 - 130	2,5	36,5	48	34	41	13x55x32	0,46	0381401002	Request here
	M 24 x 30	90 - 130	3	36,5	48	34	41	13x55x32	0,49	0381401003	Request here
TP 2,5	M 20 x 30	100 - 170	2,5	52	68	46	57	16x70x34	0,95	0381402000	Request here
	M 20 x 40	100 - 170	2,5	52	68	46	57	16x70x34	0,97	0381402001	Request here
	M 20 x 50	100 - 170	2,5	52	68	46	57	16x70x34	1,04	0381402002	Request here
	M 20 x 70	100 - 170	2,5	52	68	46	57	16x70x34	1,07	0381402003	Request here
TP 4	M 24 x 30	190 - 280	3	57	75	50	63	18x85x45	1,43	0381404000	Request here
	M 24 x 45	190 - 280	3	57	75	50	63	18x85x45	1,48	0381404001	Request here
	M 24 x 50	190 - 280	3	57	75	50	63	18x85x45	1,5	0381404002	Request here
	M 30 x 35	190 - 280	3,5	57	75	50	63	18x85x45	1,5	0381404003	Request here
TP 6,7	M 30 x 35	230 - 400	3,5	70	95	65	78	20x86x46	2,33	0381406000	Request here
	M 30 x 45	230 - 400	3,5	70	95	65	78	20x86x46	2,37	0381406001	Request here
	M 30 x 50	230 - 400	3,5	70	95	65	78	20x86x46	2,44	0381406002	Request here
	M 30 x 60	230 - 400	3,5	70	95	65	78	20x86x46	2,45	0381406003	Request here

WLL

measurements and weight (TP 8 - TP 40)

Code	Thread version	Tightening torque	Pitch					Link	Weight	Ident no.
	d x e [mm]	[Nm]	DIN 13	Øb [mm]	g <	SW <	t <	Øxt₁ x b₁ [mm]	[kg]
TP 8	M 30 x 35	270 - 600	3,5	81	106	75	86	23x115x60	3,59	0381408000	Request here
	M 30 x 45	270 - 600	3,5	81	106	75	86	23x115x60	3,64	0381408001	Request here
TP10	M 36 x 50	270 - 600	4	81	106	75	86	23x115x60	3,72	0381410000	Request here
	M 36 x 54	270 - 600	4	81	106	75	86	23x115x60	3,82	0381410001	Request here
TP 12,5	M 42 x 50	270 - 700	4,5	81	106	75	86	23x115x60	3,82	0381412003	Request here
	M 42 x 60	270 - 700	4,5	81	106	75	86	23x115x60	3,91	0381412002	Request here
	M 42 x 63	270 - 700	4,5	81	106	75	86	23x115x60	3,94	0381412000	Request here
	M 45 x 60	270 - 700	4,5	81	106	75	86	23x115x60	4,03	0381412013	Request here
	M 48 x 72	270 - 700	5	81	106	75	86	23x115x60	4,33	0381412001	Request here
TP 17	M 42 x 60	350 - 800	4,5	104	127	95	106	30x140x70	7,34	0381417003	Request here
	M 45 x 60	350 - 800	4,5	104	127	95	106	30x140x70	7,50	0381417000	Request here
	M 48 x 60	350 - 800	5	104	127	95	106	30x140x70	7,57	0381417001	Request here
	M 56 x 78	350 - 900	5,5	104	127	95	106	30x140x70	8,00	0381417002	Request here
TP 20	M 64 x 96	350 - 900	6	104	127	95	106	30x140x70	8,85	0381420000	Request here
	M 64 x 110	350 - 900	6	104	127	95	106	30x140x70	9,20	0381420001	Request here
TP 28	M 64 x 96	500 - 1000	6	129	174	115	135	35x170x80	16,3	0381428000	Request here
	M 72 x 120	500 - 1200	6	129	174	115	135	35x170x80	17,6	0381428001	Request here
	M 80 x 150	500 - 1200	6	129	174	115	135	35x170x80	19,5	0381428002	Request here
TP 35	M 72 x 120	500 - 1200	6	148	187	135	146	43x220x100	23,5	0381435002	Request here
	M 80 x 120	500 - 1400	6	148	187	135	146	43x220x100	25,1	0381435000	Request here
	M 90 x 150	500 - 1500	6	148	187	135	146	43x220x100	27,6	0381435001	Request here
TP 40	M 72 x 120	500 - 1700	6	170	233	150	182	46x240x110	34,7	0381440008	Request here
	M 80 x 120	500 - 1500	6	170	233	150	182	46x240x110	35,5	0381440002	Request here
	M 90 x 115	500 - 1500	6	170	233	150	182	46x240x110	36,5	0381440000	Request here
	M 90 x 150	500 - 1500	6	170	233	150	182	46x240x110	38,0	0381440003	Request here
	M 100 x 150	500 - 1700	6	170	233	150	182	46x240x110	39,8	0381440001	Request here

Die neue Generation Anschlagwirbel

Tragfähigkeiten (copy 8)

[Translate to EN:]

Anschlagart	<
Stück	<	1	1	2	2	2	2	3 o. 4	3 o. 4
Neigungswinkel	<	0°	90°	0°	90°	0°-45°	45°-60°	0°-45°	45°-60°
		Tragfähigkeit	Tragfähigkeit	Tragfähigkeit	Tragfähigkeit	Tragfähigkeit	Tragfähigkeit	Tragfähigkeit	Tragfähigkeit
Bezeichnung		t	t	t	t	t	t	t	t
TP 0,7	M 10	1	0,5	2	1	0,7	0,5	1	0,75
TP 0,7	M 12	1,4	0,7	2,8	1,4	1	0,7	1,4	1
TP 0,7	M 14	2	1	4,0	2	1,4	1	2,12	1,5
TP 1,4	M 16	2,8	1,4	5,6	2,8	2	1,4	3	2,12
TP 1,4	M 20	3,4	1,7	6,8	3,4	2,4	1,7	3,55	2,5
TP 1,4	M 24	3,4	1,7	6,8	3,4	2,4	1,7	3,55	2,5
TP 2,5	M 20	5	2,5	10,0	5	3,55	2,5	5,3	3,75
TP 4	M 24	8	4	16	8	5,6	4	8,5	6
TP 4	M 30	8	4	16	8	5,6	4	8,5	6
TP 6,7	M 30	12	6,7	24	13,4	9,5	6,7	14	10
TP 8	M 30	12	8	24	16	11,2	8	16	12
TP 10	M 36	15	10	30	20	14	10	21,2	15
TP 12,5	M 42	15	12,5	30	25	17	12,5	25	18
TP 12,5	M 45	15	12,5	30	25	17	12,5	25	18
TP 12,5	M 48	15	12,5	30	25	17	12,5	25	18
TP 17	M 42	20	13	40	26	18	13	27	19
TP 17	M 45	25	17	50	34	23,5	17	35	25
TP 17	M 48	25	17	50	34	23,5	17	35	25
TP 17	M 56	25	18	50	36	25	18	37,5	26,5
TP 20	M 64	25	20	50	40	28	20	42,5	30
TP 28	M 64	32,5	28	65	56	39	28	58	42
TP 28	M 72	32,5	28	65	56	39	28	58	42
TP 28	M 80	32,5	28	65	56	39	28	58	42
TP 35	M 72	40	35	80	70	49	35	74	52,5
TP 35	M 80	40	35	80	70	49	35	74	52,5
TP 35	M 90	40	35	80	70	49	35	74	52,5
TP 40	M 72	50	40	100	80	56	40	84	60
TP 40	M 80	50	40	100	80	56	40	84	60
TP 40	M 90	50	40	100	80	56	40	84	60
TP 40	M 100	50	40	100	80	56	40	84	60
