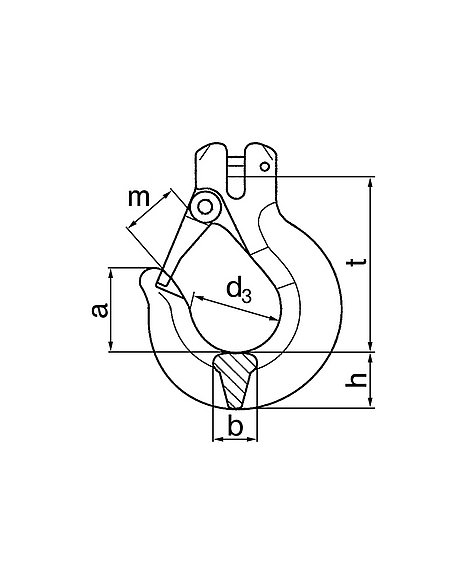

measurements and weight
| Code | WLL | Weight | Ident no. | Download 3D | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
[t] |
a [mm] |
b [mm] |
d [mm] |
h [mm] |
m [mm] |
t [mm] | [kg] | ||||||
| EGH 6 | 1,4 | 32 | 16 | 34 | 21 | 22 | 67 | 0,3 | 0360306000 | Request here | |||
| EGH 8 | 2,5 | 44 | 20 | 48 | 26 | 30 | 93 | 0,7 | 0360308000 | Request here | |||
| EGH 10 | 4,0 | 52 | 26 | 54 | 35 | 37 | 112 | 1,4 | 0360310000 | Request here | |||
| EGH 13 | 6,7 | 66 | 32 | 70 | 46 | 47 | 140 | 2,9 | 0360313000 | Request here | |||
| EGH 16 | 10,0 | 62 | 37 | 74 | 49 | 51 | 152 | 4,6 | 0360316000 | Request here | |||
| EGH 18 | 12,5 | 70 | 43 | 72 | 57 | 54 | 172 | 6,8 | 0360318000 | Request here | |||
| EGH 22 | 19,0 | 95 | 48 | 92 | 69 | 68 | 210 | 11 | 0360322000 | Request here |
Additional information
[Translate to EN:]
JDT Gabelkopfhaken sind so konstruiert, dass bei einer Überlastung der Haken nicht schlagartig bricht. Das Hakenmaul öffnet sich sichtbar und lässt die Last langsam aus dem Haken gleiten.
[Translate to EN:]
JDT Gabelkopfhaken sind so konstruiert, dass bei einer Überlastung der Haken nicht schlagartig bricht. Das Hakenmaul öffnet sich sichtbar und lässt die Last langsam aus dem Haken gleiten.
[Translate to EN:]
Die Sicherungsklappe muss den Kräften > F 1 + F 2 < standhalten. Beide Kräfte müssen min. 300 kg betragen oder 10 % der Tragfähigkeit des Hakens. JDT Sicherungsfallen liegen bis zu 4-fach über den geforderten Mindestwerten.
[Translate to EN:]
Die Sicherungsklappe muss den Kräften > F 1 + F 2 < standhalten. Beide Kräfte müssen min. 300 kg betragen oder 10 % der Tragfähigkeit des Hakens. JDT Sicherungsfallen liegen bis zu 4-fach über den geforderten Mindestwerten.
