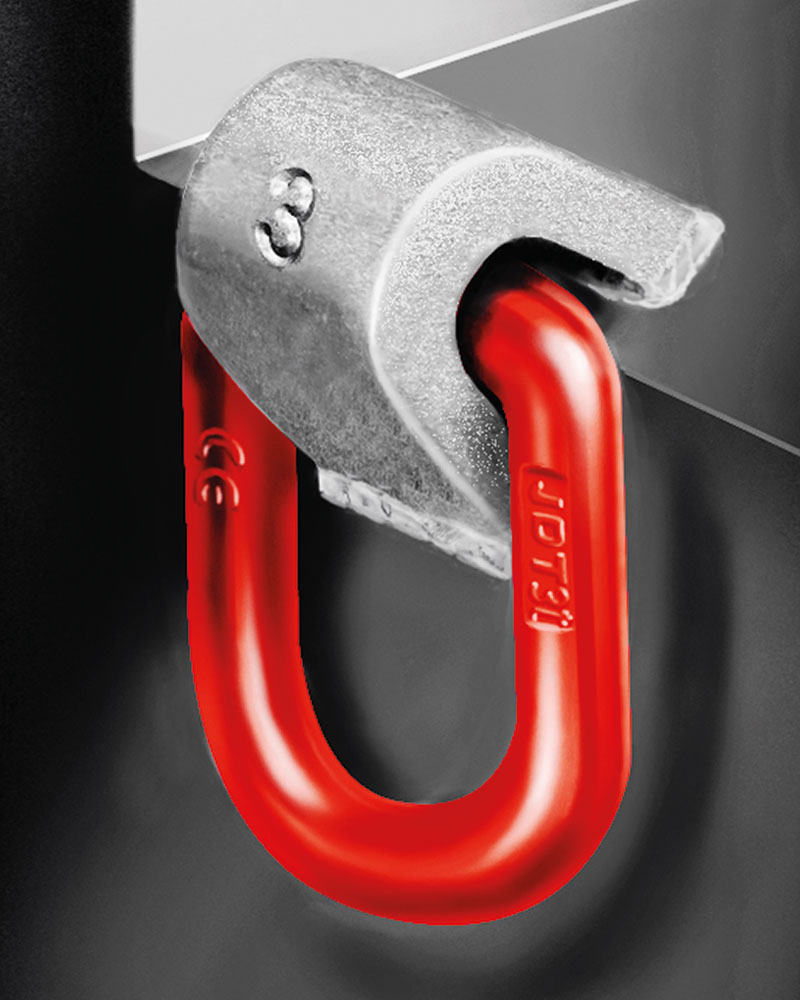

Anschlagpunkt TAPSK zum anschweißen - Kantenbefestigung
Der Ösenhalter ist aus Werkstoff S355J2 nach EN 10025.
Abweichende Ausführungen sind auf Anfrage lieferbar.
Auf Anfrage auch mit RFID - Chip lieferbar.
TRAGFÄHIGKEITEN

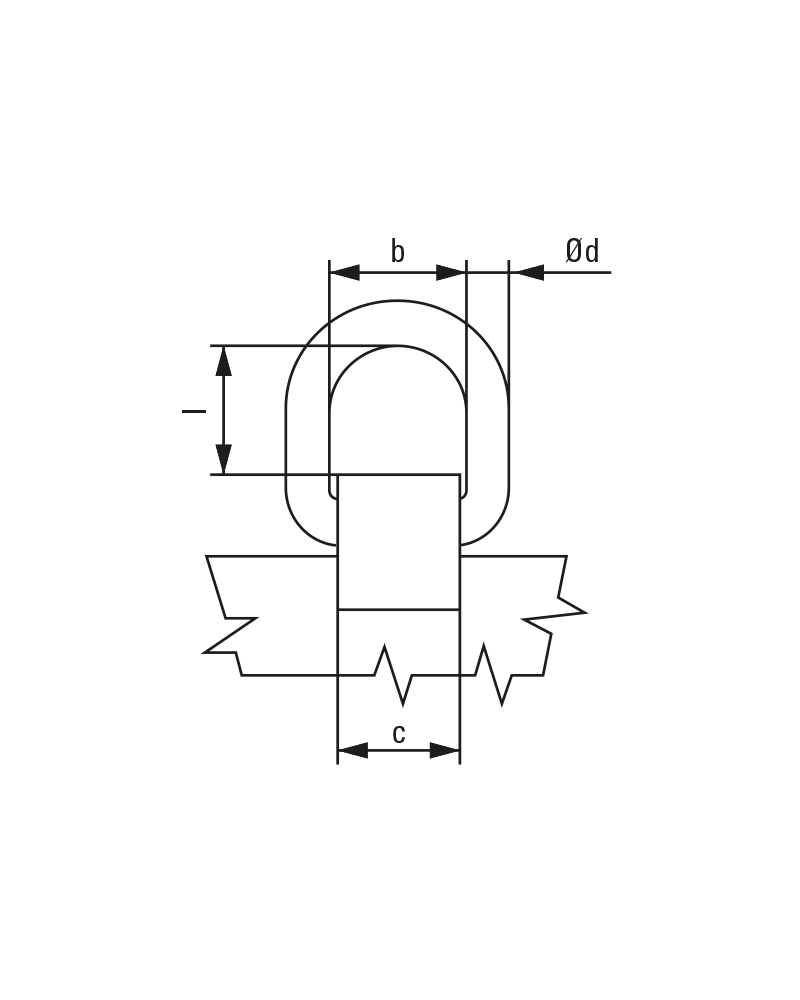

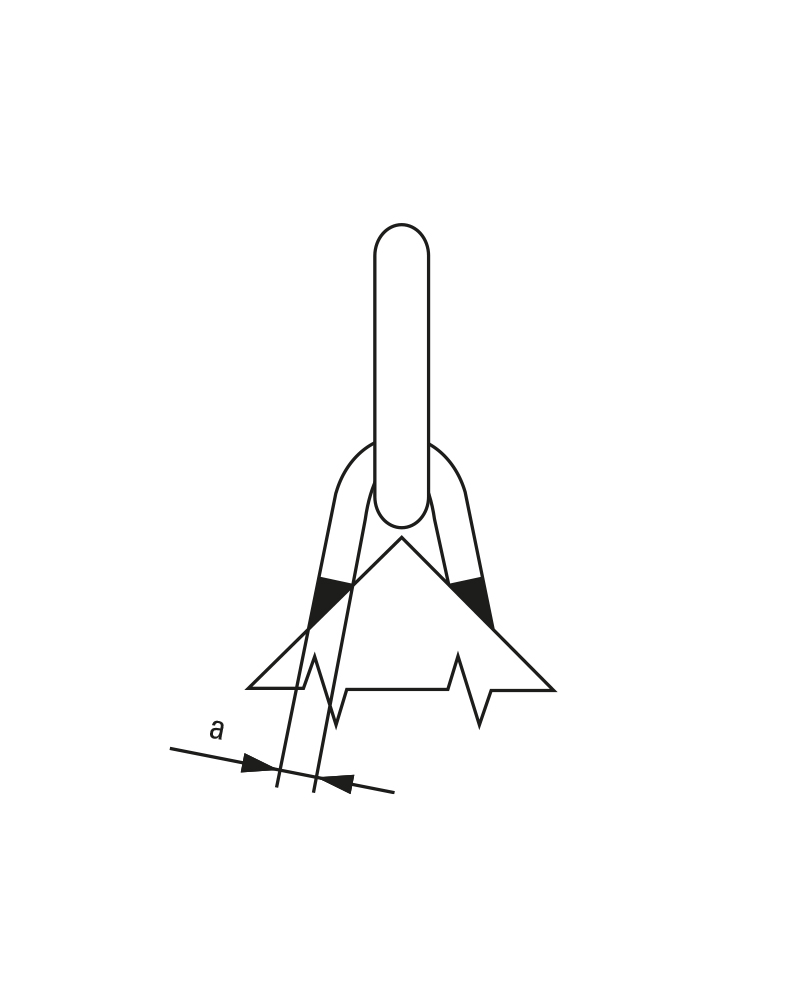

Maße und Gewicht
| Bezeichnung | Gewicht | Artikel-Nr. | Download 3D | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
a [mm] |
b [mm] |
c [mm] |
d [mm] |
l [mm] | [kg] | 0° 45° 90° | ||||
| TAPSK 3 | 12 | 56 | 50 | 18 | 53 | 1,01 | 0380703100 | Jetzt anfragen | ||
| TAPSK 5 | 15 | 67 | 60 | 22 | 63 | 1,84 | 0380705100 | Jetzt anfragen | ||
| TAPSK 8 | 20 | 80 | 70 | 26 | 68 | 3,14 | 0380708100 | Jetzt anfragen |
Zusatzinformationen

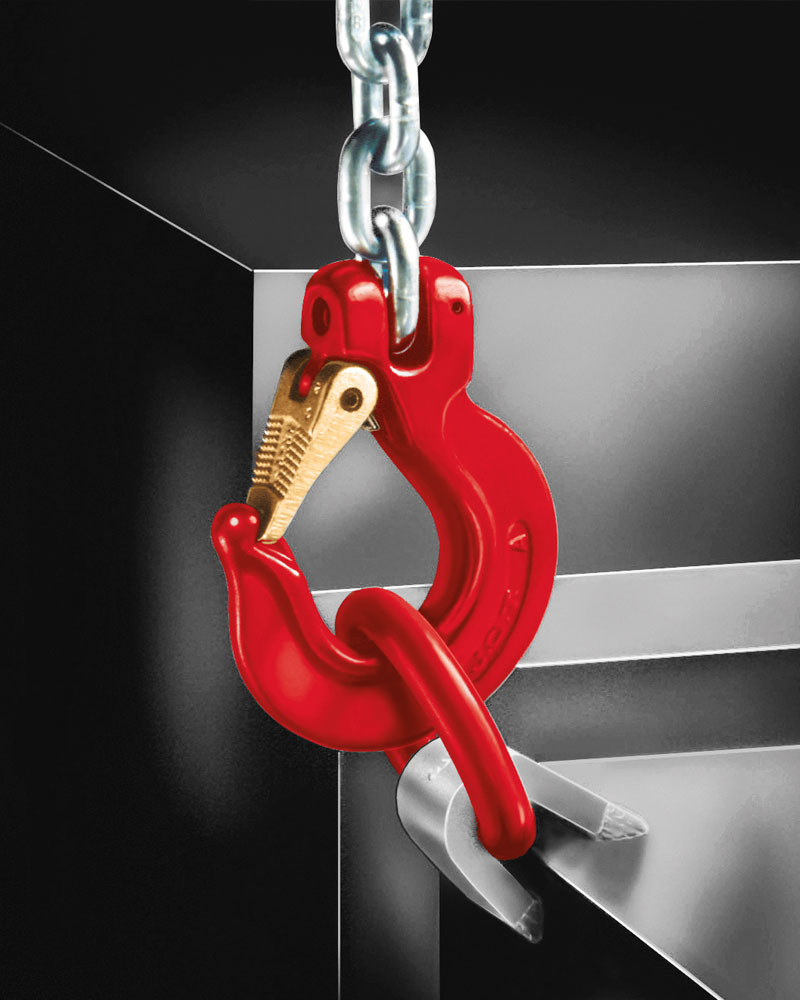

Der Anschlagpunkt zum Anschweißen,
Kantenbefestigung in den Tragfähigkeiten
von 3 - 8 t.
Seine Vorteile sind:
- Kompakte Bauweise
- Vierfache Sicherheit gegen Bruch
- 270° Schwenkbereich des Bügels
- Ösenhalter aus Werkstoff S355JR
nach EN 10025
270° schwenkbar
| Anschlagart |  |  |  |  | |||
| Stück | 1 | 2 | 2 | 2 | 3 o. 4 | 3 o. 4 | |
| Neigungswinkel | 0° | 0° | 0°-45° | 45°-60° | 0°-45° | 45°-60° | |
| Nenntragfähigkeit | Tragfähigkeit | Tragfähigkeit | Tragfähigkeit | Tragfähigkeit | Tragfähigkeit | Tragfähigkeit | |
| Bezeichnung | t | t | t | t | t | t | |
| TAPSK 3 | 3,15 | 6,3 | 4,45 | 3,15 | 6,7 | 4,75 | |
| TAPSK 5 | 5,3 | 10,6 | 7,5 | 5,3 | 11,2 | 8 | |
| TAPSK 8 | 8 | 16 | 11,2 | 8 | 17 | 11,8 | |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Nenntragfähigkeiten.
